معرفی محصول
ماژول رگولاتور افزاینده DC به DC مدل XL6009 یک مبدل بوست قدرتمند و پربازده است که برای افزایش ولتاژ ورودی به سطح دلخواه، در انواع پروژههای الکترونیکی کاربرد دارد. این ماژول بر پایه چیپ نسل دوم XL6009E1 طراحی شده و نسبت به مدلهای قدیمیتر مانند LM2577 عملکرد بهتر، راندمان بالاتر و هزینه کمتر دارد. با قابلیت افزایش ولتاژ ورودی 3 تا 34 ولت به خروجی 4 تا 35 ولت و جریان خروجی تا 2.5 آمپر (و پیک ورودی 3A تا 5A)، این ماژول انتخابی ایدهآل برای تقویت ولتاژ باتریها، سیستمهای قابلحمل، تغذیه نمایشگرهای LCD/TFT، پروژههای روشنایی LED و انواع پروژههای DIY است.
وجود پتانسیومتر دقیق روی برد امکان تنظیم آسان و دقیق ولتاژ خروجی را فراهم میکند. همچنین با راندمان تبدیل تا 92٪، فرکانس کلیدزنی 400kHz، ریپل پایین، و پایداری بار و ولتاژ ±0.5٪، این ماژول در شرایط مختلف عملکردی پایدار و مطمئن ارائه میدهد.
ویژگیها
مبدل افزاینده DC-DC نوع Boost
مبتنی بر چیپ قدرتمند XL6009E1
جایگزین مقرونبهصرفه و کارآمد برای LM2577
ورودی 3 تا 34 ولت
خروجی قابل تنظیم 4 تا 35 ولت
جریان خروجی تا 2.5A
جریان ورودی حداکثر 3A (پیک تا 5A)
توان خروجی 15 وات (25 وات با هیتسینک)
راندمان تبدیل حداکثر 92٪
ریپل خروجی پایین (حداکثر 50mV)
پایداری بار و ولتاژ: ±0.5%
فرکانس کلیدزنی 400kHz
دمای کاری -40 تا +85 درجه سانتیگراد
ابعاد کوچک و مناسب برای انواع پروژهها
کاربردها
افزایش ولتاژ باتریهای 3.7V یا 5V به سطوح بالاتر
تغذیه نمایشگرهای LCD، TFT و ماژولهای تصویری
روشنایی LED با نیاز به ولتاژ بالاتر
منبع تغذیه قابلحمل برای بردهای توسعه
پروژههای آزمایشگاهی و آموزشی
رگولاتور ولتاژ برای میکروکنترلرها
تقویت ولتاژ در سیستمهای انرژی خورشیدی
جایگزین LM2577 در طراحیهای مدرن
ساخت منابع تغذیه قابل تنظیم DIY

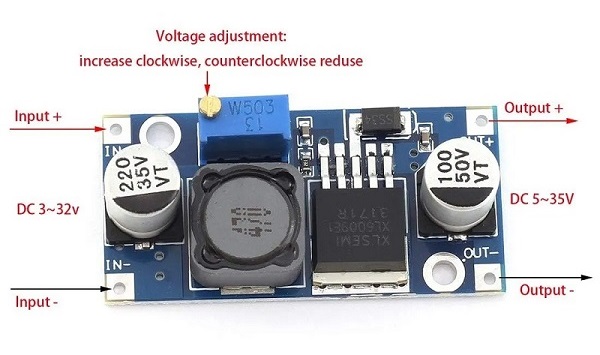

نکات مهم استفاده
اگر ولتاژ خروجی با ورودی برابر است و تغییر نمیکند، پتانسیومتر را چند دور بچرخانید تا وارد محدوده تنظیم شود.
با چرخاندن پتانسیومتر:
چرخش پادساعتگرد = افزایش ولتاژ خروجی
چرخش ساعتگرد = کاهش ولتاژ خروجی
اکثر سیستمهای الکترونیکی تغییر ولتاژ بیش از ۱٪ را تحمل نمیکنند، بنابراین استفاده از این ماژول بهعنوان تثبیتکننده ولتاژ توصیه میشود.
