معرفی محصول

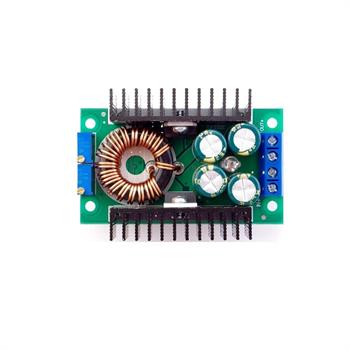

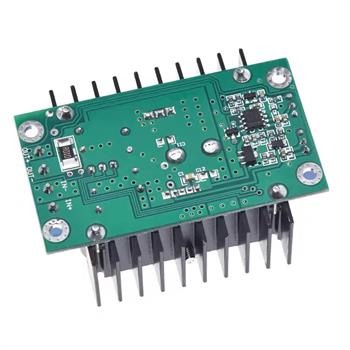

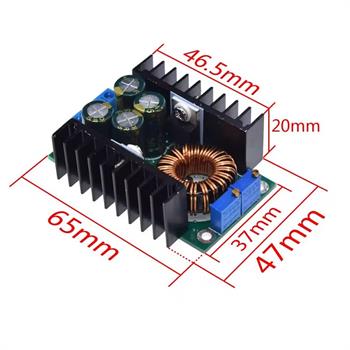

این ماژول یک مبدل DC-DC کاهنده (Step-Down) بسیار قدرتمند است که بر پایه تراشه XL4016 طراحی شده و میتواند ولتاژ ورودی ۷ تا ۴۰ ولت را به ولتاژ خروجی قابل تنظیم ۱.۲ تا ۳۵ ولت تبدیل کند. ویژگی بارز این ماژول، مجهز بودن به دو پتانسیومتر مجزا برای تنظیم ولتاژ ثابت (CV) و جریان ثابت (CC) است که آن را به یک انتخاب عالی برای شارژ باتریها و درایو کردن LEDهای توان بالا تبدیل میکند.

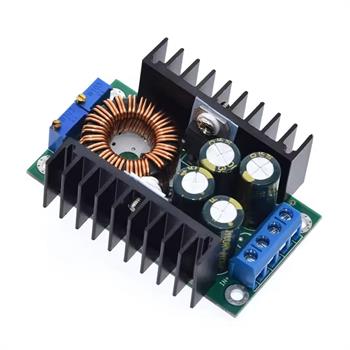

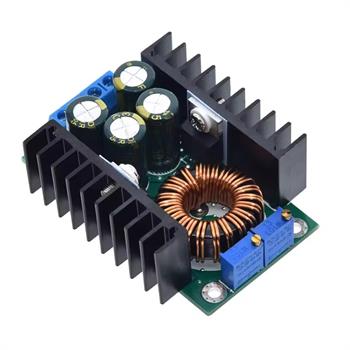

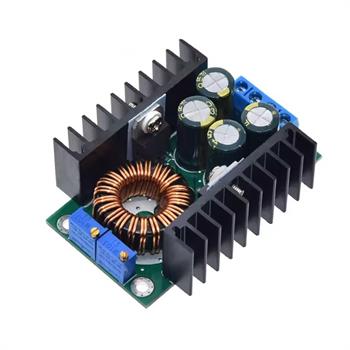

در طراحی این برد از هیتسینکهای دوتایی مجزا برای ماسفت و دیود شاتکی استفاده شده تا دفع حرارت با حداکثر کارایی انجام شود. همچنین وجود ۴ خازن باکیفیت در خروجی، ریپل ولتاژ را به حداقل رسانده و پایداری سیستم را تضمین میکند. این ماژول دارای نمایشگر وضعیت (LED دو رنگ) است که وضعیت شارژ یا کارکرد دستگاه را بهوضوح نشان میدهد.
ویژگیها
حداکثر توان خروجی اسمی تا ۳۰۰ وات، با رعایت الزامات خنککاری
قابلیت تنظیم جریان ثابت از ۰.۲ تا ۸ آمپر
حداکثر راندمان تبدیل تا ۹۵ درصد
دارای محدودسازی جریان و حفاظت اتصال کوتاه خروجی از طریق حالت CC
LED دو رنگ؛ قرمز برای حالت شارژ/جریان ثابت و سبز برای کاهش جریان تا آستانه تشخیص یا حالت بیباری
فرکانس سوئیچینگ اعلامشده حدود ۳۰۰ کیلوهرتز
چهار خازن فرکانس بالا برای کاهش ریپل و افزایش پایداری
دو هیتسینک مستقل برای بخشهای توان شامل ماسفت و دیود شاتکی
مجهز به پتانسیومترهای مولتیترن 3296 برای تنظیم دقیق ولتاژ و جریان
کاربردها
درایور انواع LEDهای توان بالا (Power LED)
شارژر انواع باتریهای لیتیومی، اسیدی و نیکل-کادمیم (۶، ۱۲، ۲۴ ولت)
منبع تغذیه متغیر آزمایشگاهی با کنترل جریان
مبدل ولتاژ خودرو برای راهاندازی لپتاپ و تجهیزات حساس
تثبیتکننده خروجی پنلهای خورشیدی
منبع تغذیه سیستمهای کمولتاژ صنعتی
راهنمای تنظیم و استفاده

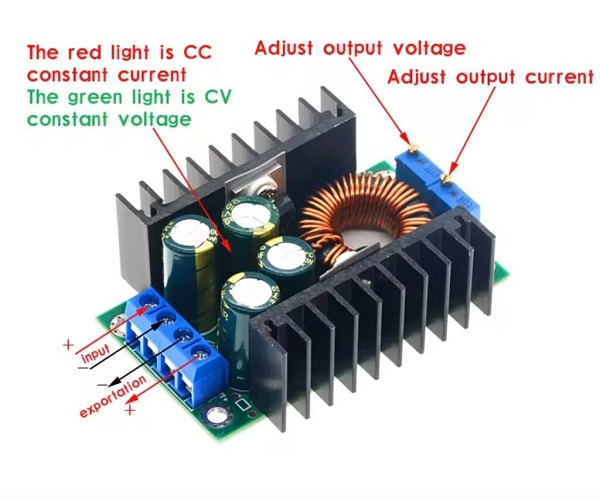

جهت تنظیم پتانسیومترها، چرخاندن ساعتگرد (موافق عقربههای ساعت) باعث افزایش مقدار و چرخاندن پاد ساعتگرد (مخالف عقربههای ساعت) باعث کاهش مقدار میشود. پتانسیومتر تنظیم ولتاژ (CV) در سمت ترمینالهای ورودی و پتانسیومتر تنظیم جریان (CC) در سمت ترمینالهای خروجی قرار دارد.
۱. نحوه استفاده برای شارژ باتری:
ولتاژ شناور (Float Voltage) و جریان شارژ مناسب باتری خود و همچنین ولتاژ ورودی ماژول را مشخص کنید.
ورودی ماژول را به منبع تغذیه وصل کنید (در این مرحله خروجی بدون بار باشد و باتری را وصل نکنید).
پتانسیومتر ولتاژ (CV) را بچرخانید تا ولتاژ خروجی روی حدود ۵ ولت قرار گیرد.
مولتیمتر را روی رنج جریان ۱۰ آمپر قرار داده و پرابها را به خروجی ماژول وصل کنید تا جریان اتصال کوتاه خروجی را اندازه بگیرید. پتانسیومتر جریان (CC) را بچرخانید تا جریان خروجی به مقدار جریان شارژ مورد نیاز باتری شما برسد.
مولتیمتر را جدا کرده و پتانسیومتر ولتاژ (CV) را تنظیم کنید تا ولتاژ خروجی به میزان ولتاژ شناور باتری شما برسد.
باتری را به خروجی متصل کرده و فرآیند شارژ را آغاز کنید.
۲. نحوه استفاده به عنوان درایور جریان ثابت LED:
جریان کاری و حداکثر ولتاژ کاری LED مورد نظر خود را مشخص کنید.
ورودی ماژول را به منبع تغذیه وصل کنید (خروجی بدون بار باشد و LED را وصل نکنید).
پتانسیومتر ولتاژ (CV) را بچرخانید تا ولتاژ خروجی روی حدود ۵ ولت قرار گیرد.
مولتیمتر را روی رنج جریان ۱۰ آمپر قرار داده و به خروجی متصل کنید. پتانسیومتر جریان (CC) را بچرخانید تا جریان روی جریان کاری مشخصشده برای LED تنظیم شود.
مولتیمتر را جدا کرده و پتانسیومتر ولتاژ (CV) را بچرخانید تا ولتاژ خروجی به حداکثر ولتاژ کاری LED برسد.
LED را به خروجی متصل و تست کنید.
نکات ایمنی و استفاده:
محدوده ولتاژ ورودی: مطمئن شوید ولتاژ ورودی خارج از محدوده مجاز (۵ الی ۴۰ ولت) نباشد؛ ولتاژهای بالاتر باعث آسیب جدی به ماژول خواهد شد.
دفع حرارت: در صورتی که دمای قطعات روی برد (مانند سلف یا لوله نهایی) از ۶۵ درجه سانتیگراد فراتر رفت، حتماً از یک فن خنککننده استفاده کنید.
عدم حفاظت قطب معکوس ورودی و خروجی: این ماژول فاقد مدار محافظت در برابر اتصال معکوس قطبهای ورودی (Reverse Polarity Protection) و فاقد دیود مسدودکننده برگشت جریان در خروجی (Backflow Prevention) است. هنگام سیمکشی ورودی دقت کنید و در صورت نیاز برای خروجی از دیود مناسب استفاده نمایید.
