معرفی محصول
ماژول ترموستات دیجیتال XH‑W1401 یک کنترلکننده دمای دقیق و کاربردی است که برای مدیریت هوشمند دما در پروژههای خانگی، صنعتی و DIY طراحی شده است. این ماژول با داشتن سنسور ضدآب NTC (3950-10K 1%)، رله قدرتمند، نمایشگر سهگانه و کلیدهای مستقل برای تنظیم دمای حداقل و حداکثر، یک راهحل ساده، کمهزینه و قابلاطمینان برای کنترل سیستمهای گرمایشی و سرمایشی محسوب میشود. با امکان تنظیم بازه دما از -9°C تا +99°C، نرخ بهروزرسانی نیمثانیهای، دقت 1 درجه، و کارکرد با ولتاژ 9 تا 15 ولت DC، این ماژول انتخابی مناسب برای آکواریوم، کولر، گرمکن، تراریوم، دستگاههای هواساز، یخچال دستساز، سیستم تهویه، تجهیزات صنعتی و انواع پروژههای اتوماسیون است.
ویژگیها
بازه اندازهگیری دما: -9 تا +99 درجه سانتیگراد
دقت اندازهگیری و کنترل: ±1°C
سنسور ضدآب NTC(3950-10K 1%) مناسب برای مایعات و محیط
رله خروجی پرقدرت:
10A/250V AC - 30V DC
12A/ 125V AC - 28V DC
نمایشگر سه بخشی (7-Segment):
بخش میانی: دمای فعلی
سمت چپ: دمای Start
سمت راست: دمای Stop
کلیدهای مستقل برای تنظیم حداقل و حداکثر دما
نرخ بهروزرسانی: 0.5 ثانیه
رطوبت کاری 20% تا 85%
کارکرد با ولتاژ DC 9V تا 15V / 12V
ابعاد کوچک و نصب آسان (78×51×30 mm)
کاربردها
کنترل دمای آکواریوم و تراریوم
سیستمهای گرمایشی و سرمایشی خانگی
دستگاههای جوجهکشی
یخچال و فریزر دستساز
هود و هواساز
کنترل دمای محیطهای صنعتی
پروژههای DIY و آردوینو
کنترل المنت، فن، پمپ آب یا کمپرسور
اتوماسیون خانگی و صنعتی
نحوه عملکرد و راهاندازی

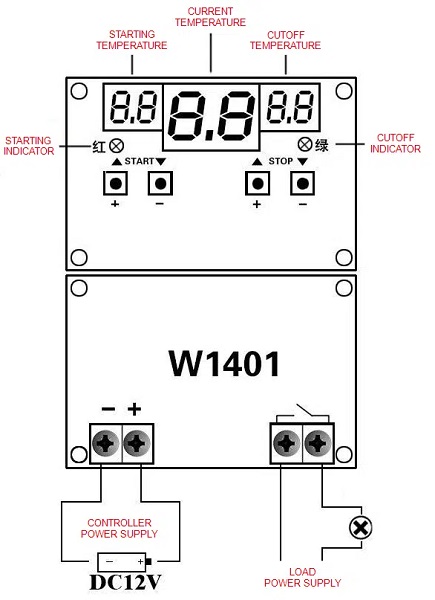

چراغها و نمایشگر
چراغ قرمز START: روشن → رله فعال است → دستگاه در حال کار
چراغ سبز STOP: روشن → رله غیرفعال است

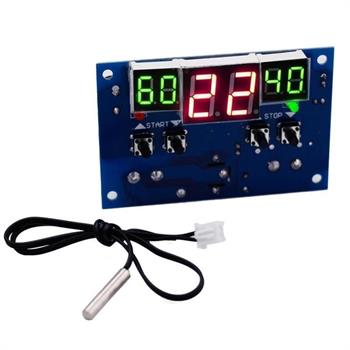

نمایشگر LED سهقسمتی:
وسط (قرمز): دمای فعلی
چپ (سبز): دمای START (دمای شروع)
راست (سبز): دمای STOP (دمای توقف)
دکمهها
کلید START-UP / START-DOWN → تنظیم دمای شروع
کلید STOP → تنظیم دمای توقف
حالت سرمایشی: وقتی Start > Stop باشد، با رسیدن دما به Start رله روشن و دستگاه سرمایشی فعال میشود و با رسیدن دما به Stop خاموش میگردد.
حالت گرمایشی: وقتی Stop > Start باشد، با کاهش دما تا Start رله روشن و دستگاه گرمایشی فعال میشود و با رسیدن دما به Stop خاموش میشود.
