معرفی محصول

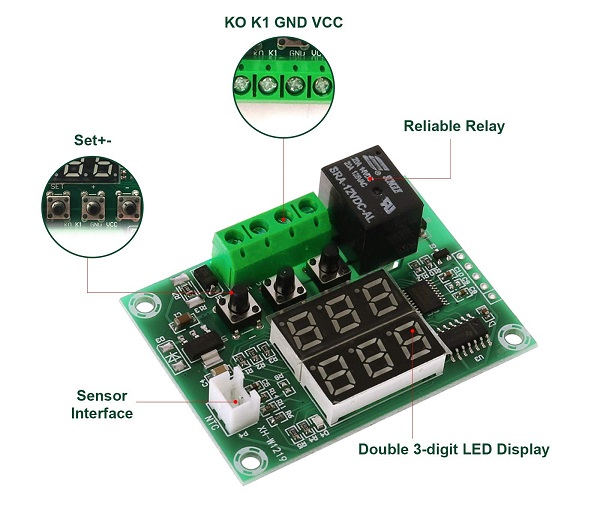

ماژول XH‑W1219 یک ترموستات دیجیتال هوشمند و دقیق برای کنترل خودکار دما است که به کمک سنسور ضدآب NTC10K دمای محیط را اندازهگیری کرده و خروجی رله 7 آمپر آن میتواند سیستمهای گرمایشی یا سرمایشی را به صورت کاملاً خودکار کنترل کند. این ماژول دارای دو نمایشگر سونسگمنت مجزا است که یکی دما را نمایش میدهد و دیگری تنظیمات کاربر را. کاربر با کلیدهای SET و +/- میتواند دمای تحریک، مد کاری، هیسترزیس، محدودیتهای دمایی، تأخیر رله، کالیبراسیون و سایر پارامترها را تنظیم کند.
این ترموستات با ولتاژ 12 ولت DC کار میکند و برای انواع پروژههای کنترلی، گلخانه، آکواریوم، انکوباتور، گرمکنها و سیستمهای سرمایشی گزینهای ایدهآل است.
ویژگیها

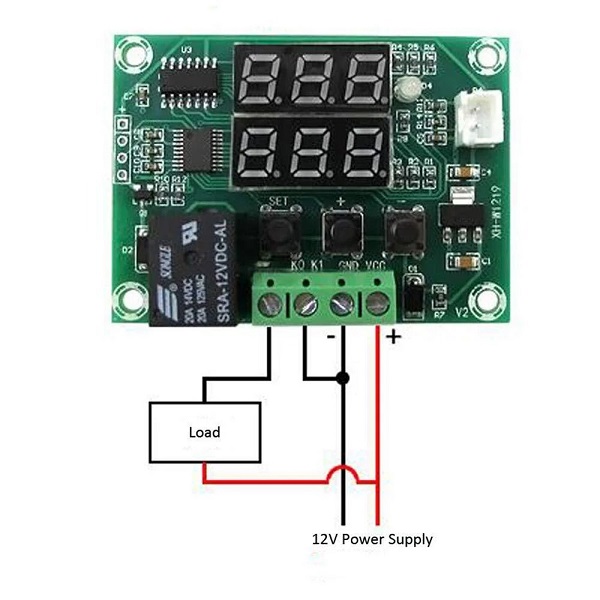

ولتاژ کاری 12V DC
خروجی رله 7A (حداکثر)
سنسور دمای NTC10K ضدآب با کابل 30 سانتیمتری

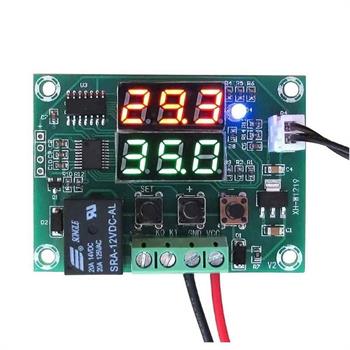

نمایشگر دوگانه برای دما و تنظیمات
دقت اندازهگیری و کنترل دما 0.1°C
پشتیبانی از محدوده کنترل 50- تا 110 درجه سانتیگراد
تنظیم هیسترزیس (P1) برای افزایش پایداری کنترل
قابلیت کالیبراسیون دما (P4)
امکان تعیین حداقل و حداکثر مجاز دما (P2 / P3)
قابلیت تعیین تأخیر رله (P5)
قابلیت ریست تنظیمات (P8)

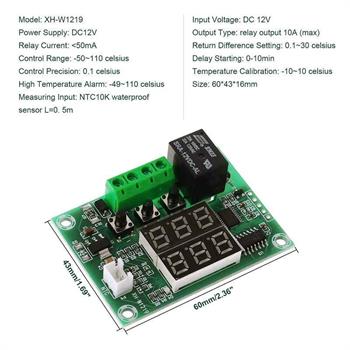

ابعاد کوچک: 40×48×16 میلیمتر
هشدار سنسور قطعشده (نمایش “LLL”)
کاربردها
کنترل دمای گلخانهها
کنترل دمای آکواریوم
سیستمهای گرمایشی (Heating)
سیستمهای سرمایشی (Cooling)
کنترل دمای انکوباتور
کنترل دمای محیط و تجهیزات الکترونیکی
پروژههای DIY و اتوماسیون
تجهیزات صنعتی سبک و کنترل دمای محفظهها
نحوه استفاده
برای تعیین دمای تحریک (Set Temperature):
کلید SET را یکبار فشار دهید،
نمایشگر چشمک میزند،
مقدار پیشفرض 28°C است،
با کلیدهای + / - مقدار را تغییر دهید.
برای ورود به تنظیمات پیشرفته:
کلید SET را چند ثانیه نگه دارید،
وارد منوی پارامترها میشوید،
نمایشگر قرمز مد فعلی را نشان میدهد (پیشفرض P1).
برای دیدن حالتهای مدهای کاری:
کلید SET را 3 ثانیه نگه دارید تا نمایشگر سبز حالتها را نشان دهد.
برای ذخیره تنظیمات: کلید SET را 3 ثانیه نگه دارید، یا 5 ثانیه صبر کنید تا خودکار ذخیره شود.
در صورت قطع سنسور یا ارسال نشدن داده، پیام “LLL” نمایش داده میشود.
مدهای کاری و پارامترهای قابل تنظیم (P0 تا P8)
P0 – انتخاب مد کاری (Cool / Heat)
Cool → مناسب سیستمهای سرمایشی
اگر دما از مقدار تنظیمشده بالاتر برود، رله وصل میشود.
Heat → مناسب سیستمهای گرمایشی
اگر دما از مقدار تنظیمشده کمتر شود، رله وصل میشود.
P1 – هیسترزیس (Return Difference)
برای تعیین میزان حساسیت و جلوگیری از سوئیچ مداوم رله استفاده میشود.
مثال:
دمای تنظیم: 30°C
هیسترزیس: 2°C
اگر در حالت Heat باشید → پس از رسیدن به 30°C رله قطع میشود و تا 28°C دوباره تغییر وضعیت نمیدهد.
P2 – حداکثر دمای مجاز
P3 – حداقل دمای مجاز
P4 – کالیبراسیون دما (Offset)
برای اصلاح اختلاف اندازهگیری با دمای واقعی.
اگر سنسور 1 درجه بیشتر نشان بدهد، مقدار را روی -1 تنظیم کنید.
مقدار پیشفرض: 0°C
P5 – تأخیر رله (Delay Start 0–10 min)
قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه
برای جلوگیری از قطعووصلی مکرر کمپرسور یا هیتر کاربرد دارد.
P6 و P7 – رزرو شده
در متن اعلام شده کاربرد فعلی ندارند، برای استفادههای آینده ذخیره شدهاند.
P8 – ریست تنظیمات
با کلید + و – گزینه on را انتخاب کنید → تنظیمات ریست میشود.
برای ریست کارخانه: هر دو کلید + و – را 5 ثانیه نگه دارید.
