معرفی محصول

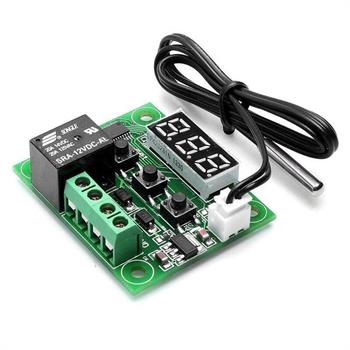

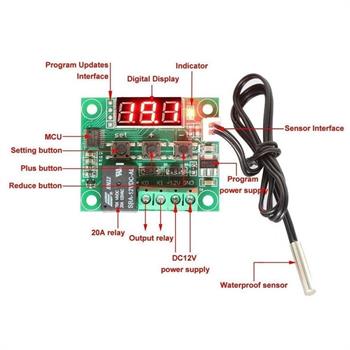

ماژول XH‑W1209 یک کنترلر دمای دیجیتال دقیق، کاربردی و بسیار مقرونبهصرفه است که برای اندازهگیری و کنترل دما در بازهی 50- تا 110+ درجهی سانتیگراد طراحی شده است. این ماژول به یک نمایشگر دیجیتال سهرقمی 7‑سگمنت، سه کلید کنترلی، و یک سنسور دمای NTC 10K ضدآب مجهز شده که آن را برای کاربردهای خانگی، صنعتی، گلخانهای و پروژههای DIY ایدهآل میسازد. این کنترلر با دقت 0.1°C کار کرده و نرخ بهروزرسانی 0.5 ثانیه دارد. تغذیهی ورودی آن 12V DC بوده و خروجی یک رلهی 10 آمپر برای کنترل انواع بارهای AC و DC مانند المنت، فن، پمپ، هیتر و کولر ارائه میدهد.
ماژول دارای منوی تنظیمات پیشرفته شامل مد سرمایشی/گرمایشی، هیسترزیس، محدودیتهای دمایی، کالیبراسیون، تأخیر رله و آلارم حرارتی است. همچنین تنظیمات در حافظه داخلی EEPROM ذخیره میشود تا پس از قطع برق نیز باقی بمانند.
ویژگیها
کنترل دمای دقیق با دقت 0.1°C
دامنه اندازهگیری گسترده: 50- تا 110+ درجه سانتیگراد
رله خروجی قدرتمند 10A
دارای نمایشگر دیجیتال 7‑سگمنت با وضوح بالا
سنسور NTC 10K ضدآب با دقت 0.5٪
نرخ بهروزرسانی سریع: 0.5 ثانیه
دارای حالتهای سرمایشی (Cool) و گرمایشی (Heat)
امکان تنظیم هیسترزیس (0.1 تا 15°C)
قابلیت تنظیم حداقل و حداکثر دمای مجاز
امکان کالیبراسیون دما
دارای آلارم دمای بالا
دارای تأخیر عملکرد رله (0 تا 10 دقیقه)
دقت، پایداری و عملکرد قابلاتکا با MCU داخلی
ذخیرهسازی تنظیمات در EEPROM پس از قطع برق
استفاده آسان با 3 کلید SET / + / –
نمایش خطا:
LLL (عدم اتصال سنسور)
HHH (بیرونرفتن از محدوده سنجش)
— (هشدار دمای بالا)
کاربردها
کنترل دمای گلخانهها
سیستمهای سرمایش و گرمایش
کنترل دمای مخازن آب، آکواریوم و تراریوم
دستگاههای جوجهکشی و انکوباتور
کنترل دمای هیتر، فن، پمپ، کولر
پروژههای خانگی و صنعتی DIY
کنترل دمای محفظههای آزمایشگاهی
سیستمهای گرمایش کف یا رادیاتور
کنترل دمای تجهیزات صوتی یا الکترونیکی حساس
نحوه استفاده

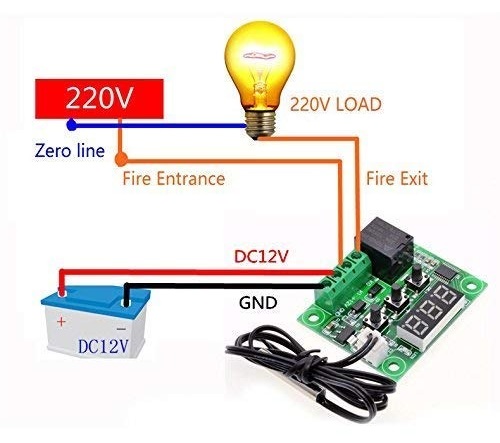

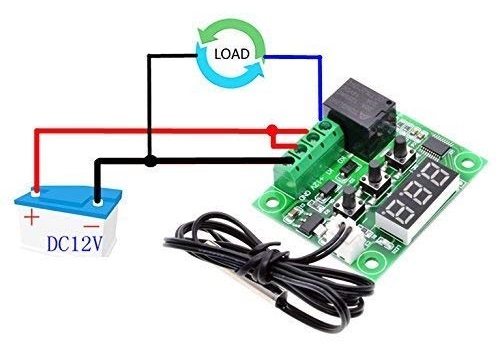

تغذیه 12 ولت را به ورودی ماژول متصل کنید.
پس از روشنشدن، دمای محیط روی نمایشگر نشان داده میشود.
تنظیم دمای تحریک (Set Temperature) :
یکبار کلید SET را فشار دهید.
مقدار شروع به چشمکزدن میکند.
با کلیدهای + و – مقدار دلخواه را تنظیم کنید.
دوباره SET را بزنید تا ذخیره شود.
ورود به منوی تنظیمات پیشرفته :
کلید SET را چند ثانیه نگه دارید.
پارامترها P0 تا P6 نمایش داده میشوند.
با + / – انتخاب کنید و برای ورود به تنظیمات، SET را فشار دهید.
عملکرد رله:
روشن بودن LED کوچک یعنی رله فعال است.
چشمکزدن LED یعنی ماژول در حالت تأخیر رله قرار دارد.
پارامترهای قابل تنظیم (P0 تا P6)
P0 – انتخاب حالت کاری (Cool / Heat)
این پارامتر تعیین میکند که ماژول در حالت سرمایشی یا گرمایشی کار کند.
حالت Cooler : در این حالت هدف کاهش دما است.
عملکرد رله: اگر دما از مقدار تنظیمشده بیشتر شود → رله فعال میشود (مثلاً روشن شدن فن یا کولر)
وقتی دما دوباره تا حد مجاز پایین آمد → رله قطع میشود
کاربرد: کنترل کولر، فن، پلت خنککننده، تهویه، خنکسازی تابلو برق و…
حالت Heater (H)
در این حالت هدف افزایش دما است.
عملکرد رله: اگر دما از مقدار تنظیمشده کمتر شود → رله فعال میشود (مثلاً روشن شدن المنت یا هیتر)
وقتی دما به مقدار تعیین شده رسید → رله قطع میشود
کاربرد: کنترل هیتر، المنت، گرمکن گلخانه، جوجهکُشی، گرمکن آکواریوم و…
P1 – تنظیم هیسترزیس / حساسیت (0.1 تا 15°C)
هیسترزیس (Hysteresis) تعیین میکند اختلاف دمای لازم برای تغییر وضعیت رله بعد از یکبار فعال/غیرفعال شدن چقدر باشد.
اگر هیسترزیس = 0.1 تنظیم شود:
سیستم بسیار حساس میشود
تغییرات کوچک 0.1 درجهای باعث قطع و وصل مکرر رله میشود (مضر برای رله)
اگر هیسترزیس = مقدار بالاتر (مثلاً 2 درجه):
بعد از فعال/غیرفعال شدن، تا زمانی که اختلاف دما به مقدار تعیینشده نرسد رله تغییری نمیکند.
مثال کاربردی:
حالت Heater
دمای هدف: 30°C
هیسترزیس: 2°C
رله در دمای 30 خاموش میشود
تا زمانی که دما به 28°C نرسد دوباره روشن نمیشود
نتیجه: رفتار نرمتر، دوام بیشتر رله و عدم نوسان سیستم.
P2 – تنظیم حداکثر دمای مجاز (Up Limit)
این پارامتر تعیین میکند بیشترین دمای قابل تنظیم برای دمای هدف (Set Temp) چقدر باشد.
کاربرد: محدود کردن انتخاب دما برای جلوگیری از اشتباه هنگام تنظیم
محافظت از سیستمهایی که بالاتر از دمای خاص دچار آسیب میشوند
مثلاً اگر P2 = 60 تنظیم شود: کاربر نمیتواند دمای هدف را بیشتر از 60 درجه تنظیم کند.
P3 – تنظیم حداقل دمای مجاز (Down Limit)
این پارامتر تعیین میکند کمترین دمای قابل تنظیم برای Set Temp چقدر باشد.
کاربرد: جلوی تنظیم اشتباه دمای خیلی پایین را میگیرد
مناسب برای سیستمهای انکوباتور، آکواریوم، گلخانه و…
مثلاً اگر P3 = 20: امکان تنظیم Set Temp پایینتر از 20 درجه وجود ندارد.
P4 – کالیبراسیون دما (Temperature Offset)
اگر مقدار دمای نمایشدادهشده با دمای واقعی اختلاف دارد، از این پارامتر استفاده میشود.
مثال:
ترموستات عدد 26°C نشان میدهد
دماسنج مرجع 25°C نشان میدهد
=> دما 1 درجه بیشتر نشان داده میشود
پس در P4 مقدار: -1 وارد میکنیم
نکتهها:
مقدار پیشفرض صفر است
فقط زمانی تنظیم شود که دماسنج مرجع دقیق دارید
در پروژههای صنعتی بسیار مهم است
رنج قابل تنظیم: +7 تا -7 درجه سانتیگراد
P5 – تأخیر فعالسازی رله (0 تا 10 دقیقه)
این پارامتر تعیین میکند که بعد از عبور دما از حد تعیینشده، رله با چند دقیقه تأخیر تغییر وضعیت دهد.
کارکرد:
جلوگیری از روشن/خاموش شدن سریع و پیاپی سیستم
مناسب برای کمپرسورها، یخچالها، چیلرها
مناسب برای دستگاههایی که نیاز به زمان استارت دارند
مثال:
P5 = 3 دقیقه
حالت Heater
دمای هدف 35°C
هیسترزیس 5°C
رله بعد از رسیدن دما به 35 خاموش میشود و وقتی دما به 30 برسد:
رله 3 دقیقه صبر میکند
سپس فعال میشود
P6 – هشدار دمای بالا (Temperature Alarm)
با تنظیم این پارامتر، اگر دما به مقدار تعیینشده برسد:
نمایشگر عبارت “—” را نشان میدهد
رله اجباری قطع میشود
ماژول در حالت هشدار دما قرار میگیرد
کاربرد:
محافظت تجهیزات گرمایشی
جلوگیری از آتشسوزی
جلوگیری از داغشدن گلخانه، آکواریوم، انکوباتور
مناسب برای سیستمهایی با حساسیت بالا
رنج قابل تنظیم: 0 تا 110°C
اگر مقدار روی OFF باشد:
این قابلیت غیر فعال است
