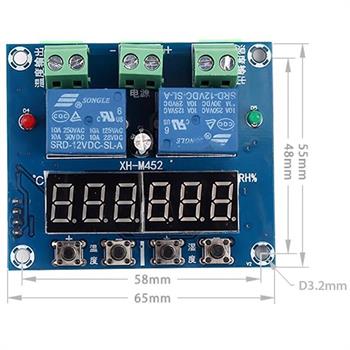

معرفی محصول
ماژول XH-M452 یک کنترلر دیجیتال دقیق برای اندازهگیری و کنترل همزمان دما و رطوبت است که به کمک خروجی رله میتواند تجهیزات الکتریکی مختلف را بر اساس مقادیر تنظیم شده کنترل کند. این ماژول دارای نمایشگر سگمنتی بوده و تمامی تنظیمات آن بهصورت مستقیم از طریق کلیدهای روی برد قابل برنامهریزی است. با استفاده از این ماژول میتوان محدوده مشخصی برای شروع و توقف دما و رطوبت تعریف کرد تا رله به صورت خودکار دستگاههای متصل مانند هیتر، فن، مهساز یا رطوبتساز را کنترل کند. دقت اندازهگیری بالا و محدوده وسیع سنجش باعث شده این ماژول گزینهای مناسب برای کاربردهایی مانند گلخانهها، دستگاههای جوجهکشی، اتاقهای کنترل رطوبت و سیستمهای تهویه باشد.
این کنترلر با ولتاژ 12 ولت DC تغذیه میشود و دارای رله خروجی 10 آمپر است که امکان کنترل مستقیم بسیاری از تجهیزات الکتریکی را فراهم میکند.
ویژگیها
اندازهگیری و کنترل همزمان دما و رطوبت
نمایش اطلاعات توسط نمایشگر سگمنتی دیجیتال
قابلیت برنامهریزی آسان از طریق کلیدهای روی برد
محدوده اندازهگیری دمای وسیع 40- تا 120 درجه سانتیگراد
محدوده اندازهگیری رطوبت 0 تا 100 درصد RH
دقت اندازهگیری 0.1 درجه و 0.1 درصد رطوبت
دارای رله خروجی 10 آمپر برای کنترل تجهیزات برقی
مناسب برای سیستمهای اتوماسیون محیطی
نصب و راهاندازی ساده
کاربردها
سیستمهای گلخانه هوشمند
دستگاههای جوجهکشی
کنترل رطوبت و دمای محیطهای صنعتی
سیستمهای تهویه و کنترل اقلیم
کنترل هیتر، فن، رطوبتساز و مهپاش
پروژههای کنترل محیطی و اتوماسیون

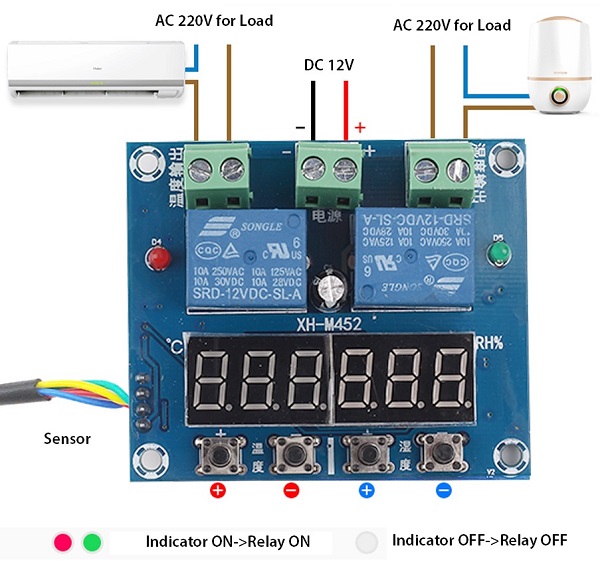

نحوه تنظیم و استفاده از ماژول
تنظیم کنترل رطوبت
تنظیم مقدار شروع رله رطوبت
کلید + را به مدت 3 ثانیه نگه دارید تا مقدار رطوبت حداقل روی نمایشگر شروع به چشمک زدن کند. سپس با کلیدهای + / - مقدار رطوبت مورد نظر برای فعال شدن رله را تنظیم کنید.
تنظیم مقدار توقف رله رطوبت
کلید - را به مدت 3 ثانیه نگه دارید تا مقدار رطوبت حداکثر روی نمایشگر چشمک بزند. سپس با کلیدهای + / - مقدار رطوبت مورد نظر برای خاموش شدن رله را تنظیم کنید.
تنظیم کنترل دما
تنظیم مقدار شروع رله دما
کلید + را به مدت 3 ثانیه نگه دارید تا مقدار دمای حداقل شروع به چشمک زدن کند. سپس با کلیدهای + / - مقدار دما برای فعال شدن رله را تنظیم نمایید.
تنظیم مقدار توقف رله دما
کلید - را به مدت 3 ثانیه نگه دارید تا مقدار دمای حداکثر چشمک بزند. سپس با کلیدهای + / - مقدار دما برای خاموش شدن رله را تنظیم کنید.
بازگردانی به تنظیمات کارخانه
برای بازگردانی تنظیمات اولیه، کلید + مربوط به دما و رطوبت را به صورت همزمان به مدت 3 ثانیه نگه دارید. در این حالت نمایشگر مقدار 888 , 888 را نشان داده و ماژول به تنظیمات کارخانه باز میگردد.
نکته فنی و تعمیر ماژول

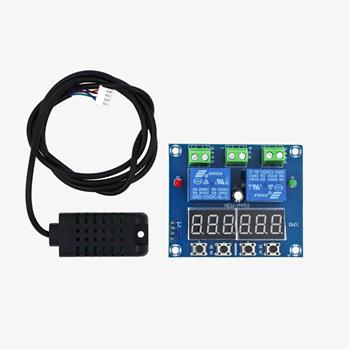

در این ماژول از سنسور دما و رطوبت AHT21B استفاده شده است. در صورت خرابی سنسور، میتوان آن را با سنسور AHT21B Temp & Humidity جایگزین کرد.
توجه داشته باشید که رنگ سیمهای سنسور در این ماژول استاندارد نیست و هنگام تعویض باید سیمها مطابق اتصال صحیح سنسور به برد متصل شوند.
