معرفی محصول
ماژول MAX31865 یک مبدل دقیق آنالوگ به دیجیتال برای سنسورهای دمایی RTD مانند PT100 تا PT1000 است. این ماژول با بهرهگیری از یک مبدل 15 بیتی، امکان اندازهگیری دما با دقت بالا، پایداری مناسب و خطای بسیار کم را فراهم میکند. از این مبدل میتوان برای سنسورهای دو، سه و چهار سیمه استفاده کرد و به کمک رابط SPI مقادیر اندازهگیریشده را بهصورت دیجیتال دریافت نمود.
ماژول MAX31865 با دارا بودن حفاظت اضافهولتاژ، سیستم عیبیابی یکپارچه و ورودیهای تفاضلی مرجع، گزینهای قابل اعتماد برای کاربردهای صنعتی، آزمایشگاهی و پروژههای الکترونیکی دقیق است. این برد دارای رگولاتور 3.3 ولت، سطحبندی سیگنال و مقاومت مرجع دقیق 0.1% با مقدار 430 اهم است که عملکرد پایدار و قابل اطمینان را تضمین میکند.
ویژگیها
پشتیبانی از سنسورهای پلاتینی PT100 تا PT1000
سازگار با اتصال دو سیمه، سه سیمه و چهار سیمه
دقت بالا با رزولوشن 15 بیت و حساسیت دمایی 0.03125 درجه سانتیگراد
دقت کلی سیستم: 0.5°C
مجهز به سیستم تشخیص خطا شامل:
سنسور باز (Open Circuit)
اتصال کوتاه
خطاهای خارج از محدوده
ورودی تفاضلی برای VREF جهت افزایش دقت
زمان تبدیل کوتاه: حداکثر 21 میلیثانیه
قابل استفاده با تمامی میکروکنترلرها از جمله Arduino
برد 5 ولت کاملاً سازگار (دارای رگولاتور 3.3 ولت و Level Shifter)
همراه با دو ترمینال 2 پین و هدر جهت مونتاژ روی بردبورد
طراحی شده برای خواندن دقیق مقاومت سنسورهای RTD به همراه جبرانسازی مقاومت سیمها
کاربردها
کنترل دما در خطوط تولید
اندازهگیری دقیق دمای مواد شیمیایی و آزمایشگاهی
پروژههای تحقیقاتی و سیستمهای خودکار
پایش دما در تجهیزات صنعتی
کاربردهای خانگی یا DIY که نیاز به دقت بالا دارند
از طریق رابط SPI میتوان این ماژول را بهسادگی به آردوینو یا هر میکروکنترلر دیگر متصل کرد و مقدار دما را به صورت دیجیتال دریافت نمود.
نحوه راهاندازی و استفاده
اتصال سنسور RTD از نوع 2، 3 یا 4 سیمه به ترمینالهای ماژول

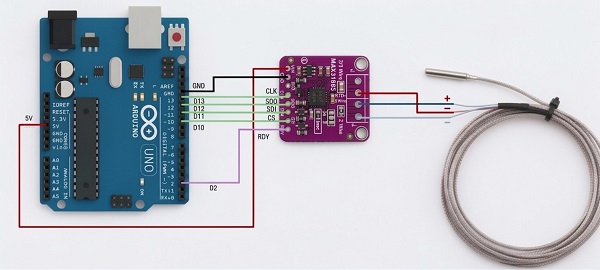

اتصال ماژول به میکروکنترلر از طریق SPI
استفاده از مقاومت مرجع داخلی 430 اهم دقیق جهت محاسبه دما
کتابخانهها و نمونهکدهای آماده، امکان تبدیل مقدار مقاومت به دما را فراهم میکنند
پیش از استفاده باید هدرها و ترمینالها به برد لحیم شوند
