معرفی محصول

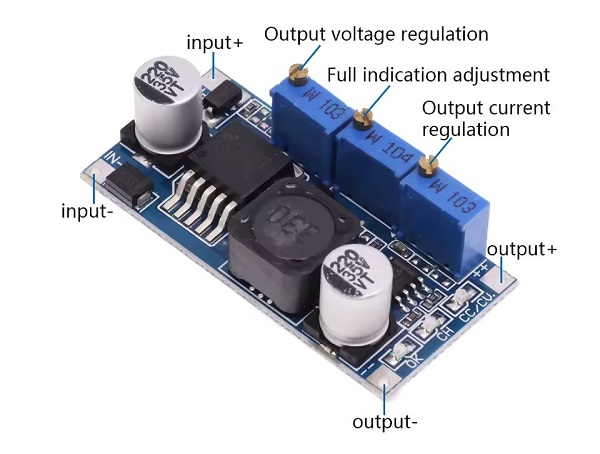

ماژول LM2596 یک مبدل DC-DC کاهنده (Buck) بسیار کارآمد و دقیق است که علاوه بر تنظیم ولتاژ، قابلیت کنترل جریان خروجی را نیز دارا میباشد. این ماژول بر پایه تراشه محبوب LM2596 شرکت Texas Instruments طراحی شده و میتواند ولتاژ ورودی در محدوده 7 تا 35 ولت را به ولتاژ خروجی قابل تنظیم 1.25 تا 30 ولت تبدیل کند. ویژگی بارز این مدل، مجهز بودن به سه مولتیتراپ (پتانسیومتر) است که امکان تنظیم دقیق ولتاژ، محدودیت جریان و آستانه شارژ کامل را برای کاربر فراهم میآورد.
این ماژول به دلیل پشتیبانی از دو حالت کاری جریان ثابت (CC) و ولتاژ ثابت (CV)، انتخابی ایدهآل برای کاربردهای حساس مانند شارژ انواع باتریها و درایو کردن LEDهای توان بالا (High-Power) است. بهرهوری بالای این مبدل (تا 92 درصد) در کنار ابعاد بسیار کوچک، آن را به گزینهای کاربردی در پروژههای آردوینو، رزبری پای و سیستمهای امبدد تبدیل کرده است که به منبع تغذیهای پایدار و قابل اطمینان نیاز دارند.
ویژگیها
کنترل دوگانه CC/CV: دارای قابلیت تنظیم مستقل جریان و ولتاژ خروجی با سوئیچینگ خودکار بین حالتها.
بازدهی بالا: راندمان تبدیل توان تا 92 درصد (بیشترین کارایی زمانی که خروجی حدود 80 درصد ورودی باشد).
نشانگرهای LED وضعیت: مجهز به سه چراغ LED برای نمایش حالت جریان ثابت (CC)، ولتاژ ثابت (OK) و وضعیت شارژ کامل (CH).
دقت بالا: استفاده از IC مرجع اختصاصی و مقاومتهای نمونهبرداری دقیق برای پایداری جریان در تغییرات دما.
حفاظت داخلی: دارای حفاظت در برابر اتصال کوتاه خروجی (از طریق محدودکننده جریان) و قطع حرارتی.
قابلیت تنظیم شارژ: امکان تنظیم جریان آستانه شارژ کامل (به صورت پیشفرض 0.1 مقدار جریان تنظیم شده).
طراحی فشرده: ابعاد بسیار کوچک مناسب برای قرارگیری در جعبههای پروژه محدود.
کاربردها
شارژر باتری: مناسب برای شارژ انواع باتریهای لیتیوم-یون، LiPo، سرب-اسید، Ni-MH و Ni-Cd.
درایور LED: تغذیه و کنترل جریان LEDهای توان بالا و دیودهای لیزری جهت حفظ طول عمر و روشنایی یکنواخت.
منبع تغذیه آزمایشگاهی: ایجاد یک منبع تغذیه متغیر با محدودکننده جریان برای تست مدارات.
انرژیهای تجدیدپذیر: رگولاتور خروجی پنلهای خورشیدی و توربینهای بادی کوچک جهت شارژ باتری.
پروژههای رباتیک: تامین ولتاژ مورد نیاز سنسورها، میکروکنترلرها و عملگرها در سیستمهای امبدد.
نحوه راه اندازی و استفاده
پیش از اتصال هرگونه بار (مصرفکننده) به خروجی ماژول، حتماً باید پارامترهای ولتاژ (CV) و محدودیت جریان (CC) را تنظیم کنید. برای این کار به یک مولتیمتر نیاز دارید:
گام ۱: تنظیم ولتاژ خروجی (CV)
منبع تغذیه DC خود (بین 7 تا 35 ولت) را به ورودیهای IN+ و IN− متصل کنید. (حتماً قطبیت مثبت و منفی را چک کنید).
خروجی ماژول را باز بگذارید و چیزی به آن وصل نکنید (مدار باز).
تغذیه ورودی را روشن کنید.
مولتیمتر را در حالت سنجش ولتاژ DC قرار داده و پروبهای آن را به خروجی OUT+ و OUT− متصل کنید.
پتانسیومتر CV را آنقدر بچرخانید تا ولتاژ روی نمایشگر مولتیمتر به مقدار مورد نظر شما برسد.
گام ۲: تنظیم محدودیت جریان خروجی (CC)
مولتیمتر خود را روی رنج جریان 10A DC قرار دهید.
خروجی ماژول را اتصال کوتاه کنید؛ به این صورت که پروبهای مولتیمتر (که در حالت سنجش جریان هستند) را مستقیماً به خروجی OUT+ و OUT− وصل کنید.
پتانسیومتر CC را بچرخانید تا جریان نمایش داده شده روی مولتیمتر، دقیقاً روی حداکثر جریان مورد نیاز مصرفکننده شما تنظیم شود.
پس از تنظیم، اتصال کوتاه را قطع کنید (پروبها را بردارید).
گام ۳: اتصال بار (مصرفکننده)
پس از اینکه هر دو پارامتر ولتاژ و جریان تنظیم شدند، میتوانید بار خود (باتری، LED یا هر دستگاه دیگر) را به خروجی OUT+ و OUT− متصل کنید. با مشاهده نشانگرهای LED میتوانید وضعیت کاری ماژول را تایید کنید.
هشدار مهم: هنگام اندازهگیری جریان در وضعیت اتصال کوتاه، حتماً مطمئن شوید که مولتیمتر روی رنج 10A باشد و پروبها در جای درست روی مولتیمتر نصب شده باشند. استفاده از رنجهای پایینتر میتواند منجر به سوختن فیوز داخلی مولتیمتر شما شود.
مدهای کاری:
حالت CV: زمانی که جریان مصرفی بار کمتر از محدودیت تعیین شده باشد، ماژول ولتاژ را ثابت نگه میدارد (LED قرمز OK روشن است).
حالت CC: اگر بار بخواهد جریانی بیش از حد تنظیم شده بکشد، ماژول ولتاژ را کاهش میدهد تا جریان در سطح ایمن باقی بماند (LED قرمز CC/CV روشن میشود).
نکات ایمنی مهم:
محافظت از پلاریته معکوس: این ماژول فاقد محافظت در برابر اتصال معکوس ورودی است. در صورت جابهجا زدن قطبهای مثبت و منفی در ورودی، ماژول فوراً میسوزد.
تفاضل ولتاژ: ولتاژ ورودی باید حداقل 2 ولت بیشتر از ولتاژ خروجی مورد نظر باشد.
دفع حرارت: برای توان خروجی بیش از 15 وات، استفاده از هیتسینک (Heatsink) الزامی است. حداکثر توان با هیتسینک 25 وات میباشد.
جریان ۳ آمپر را فقط برای لحظات کوتاه مناسب است و برای پایداری، جریان زیر ۲ آمپر توصیه می شود.
