معرفی محصول
مولتی فانکشن KWS‑AC300 یک ماژول اندازهگیری چندمنظوره برای پایش پارامترهای برق AC است که امکان نمایش همزمان ولتاژ، جریان، توان مصرفی و انرژی مصرفی را فراهم میکند. این دستگاه با بهرهگیری از نمایشگر رنگی LCD علاوه بر پارامترهای اصلی، اطلاعاتی مانند ضریب توان (PF)، دمای محیط و زمان کارکرد دستگاه را نیز اندازهگیری و نمایش میدهد. این مولتی فانکشن قابلیت ذخیرهسازی انرژی مصرفی (kWh) را حتی در زمان قطع برق دارد و همچنین میتوان حد بالای توان مصرفی را برای آن تعریف کرد. در صورتی که توان مصرفی از مقدار تعیینشده عبور کند، دستگاه از طریق چشمک زدن نور پسزمینه نمایشگر هشدار میدهد.
به دلیل دقت مناسب، نصب ساده و قابلیت نمایش چندین پارامتر به صورت همزمان، این دستگاه برای کنترل مصرف برق، بررسی عملکرد تجهیزات و مانیتورینگ انرژی بسیار کاربردی است.
ویژگیها
نمایش همزمان ولتاژ، جریان، توان و انرژی مصرفی
نمایش ضریب توان (Power Factor)
نمایش دمای محیط با استفاده از سنسور خارجی
نمایش مدت زمان کارکرد دستگاه
دارای نمایشگر رنگی LCD با نور پسزمینه
قابلیت ذخیره مقدار انرژی مصرفی در زمان قطع برق
امکان ریست انرژی مصرفی و زمان کارکرد
امکان تنظیم هشدار برای توان مصرفی بالا
اندازهگیری جریان از طریق عبور سیم از داخل کویل اندازهگیری
مناسب برای اندازهگیری مصرف برق دستگاههای مختلف
کاربردها
مولتی فانکشن KWS‑AC300 در بسیاری از کاربردهای نظارت و اندازهگیری مصرف برق مورد استفاده قرار میگیرد، از جمله:
بررسی مصرف برق واحدهای فرعی که از یک کنتور اصلی تغذیه میشوند
مانیتورینگ مصرف انرژی در سیستمهای صنعتی
استفاده به عنوان تستر قابل حمل برق
اندازهگیری مصرف در موتور برق و ژنراتورها
استفاده در تابلو برق خانه هوشمند
کنترل مصرف انرژی در تجهیزات پزشکی
کاربرد در سیستمهای کشاورزی و تجهیزات برقی
نحوه راهاندازی و استفاده

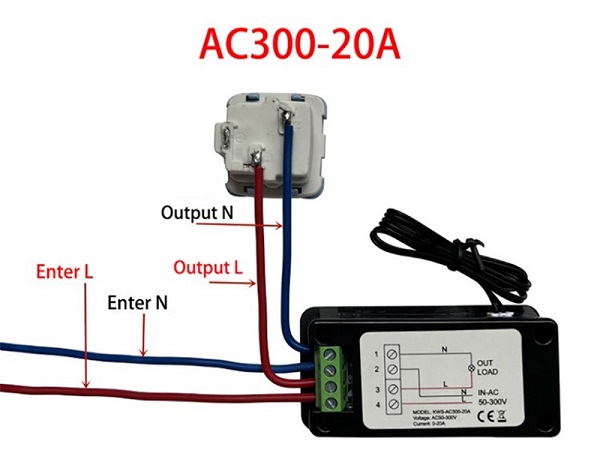

برای استفاده از این دستگاه ابتدا باید طبق سیمبندی مشخص شده و با رعایت اصول ایمنی آن را نصب کنید. مصرفکننده متصل به دستگاه نباید بیش از 20 آمپر جریان مصرف کند.
پس از روشن شدن دستگاه، اطلاعات زیر روی نمایشگر قابل مشاهده است:
ولتاژ ورودی که باید بین 50 تا 300 ولت AC باشد
جریان مصرفی دستگاه متصل (حداکثر 20 آمپر)
توان مصرفی بر حسب وات
مدت زمان روشن بودن مدار که به صورت 00:00 نمایش داده میشود
دمای محیط که توسط دماسنج خارجی اندازهگیری میشود
انرژی مصرفی (kWh) و ضریب توان (PF) که در قسمت پایین نمایشگر نشان داده میشوند
ضریب توان در واقع بیانگر تفاوت بین انرژی واقعی مصرف شده (توان اکتیو بر حسب وات) و توان ظاهری (ولت-آمپر) در یک مدار جریان متناوب (AC) است.
این مقدار به صورت یک عدد اعشاری بین 0 تا 1 (یا درصدی بین 0 تا 100٪) نمایش داده میشود (مثلاً 0.9 یا 90٪).
هر چقدر عدد نمایش داده شده به 1 نزدیکتر باشد، به این معناست که دستگاه برقی شما با بازدهی بالاتر و اتلاف انرژی کمتری در حال کار است.
برای تغییر نمایش بین ضریب توان و انرژی مصرفی کافی است دکمه MENU روی پنل را یک بار فشار دهید.
ریست انرژی مصرفی و زمان کارکرد
برای ریست کردن مقدار انرژی یا زمان کارکرد مراحل زیر را انجام دهید:
دکمه MENU را به مدت 5 ثانیه نگه دارید.
عدد مربوط به بخش زمان شروع به چشمک زدن میکند.
با فشردن دکمه میتوانید گزینه مورد نظر برای ریست را انتخاب کنید.
زمانی که عدد چشمک میزند، با دو بار فشار دادن دکمه مقدار ریست میشود.
در پایان دکمه را دوباره 5 ثانیه نگه دارید تا تنظیمات ذخیره شوند.
