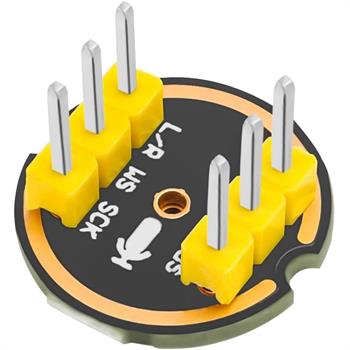

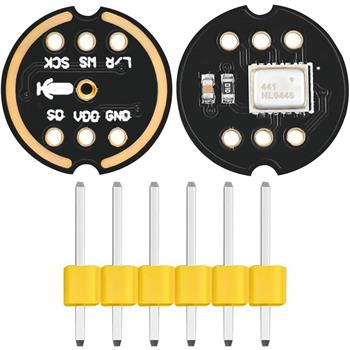

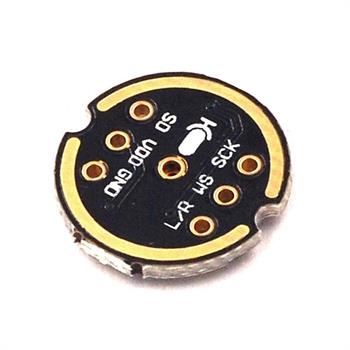

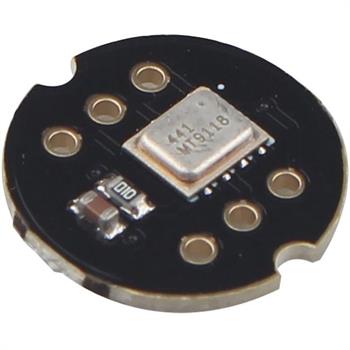

I2S با رابط MH-INMP441 ماژول میکروفن 000000102665

توضیحات محصول

ماژول میکروفون MEMS مدل INMP441 یک سنسور صوتی با عملکرد بالا و توان مصرفی پایین است که به رابط دیجیتال I2S مجهز شده است. این ماژول به دلیل بهره‌گیری از طراحی خروجی دیجیتال، امکان اتصال مستقیم به پردازنده‌های دیجیتال (DSP)، میکروکنترلرها و بردهای توسعه محبوب مانند ESP32، ESP8266 و حتی رزبری پای را بدون نیاز به مبدل‌های صوتی (Audio Codec) فراهم می‌کند.
این میکروفون همه‌جهته (Omnidirectional) با داشتن پورت در قسمت پایین، انتخابی ایده‌آل برای پروژه‌های الکترونیکی، رباتیک و سیستم‌های IoT است که به ضبط دقیق صدا و ارتباط صوتی دیجیتال نیاز دارند. اندازه بسیار کوچک این ماژول، آن را برای استفاده در دستگاه‌های هوشمند و پروژه‌هایی با محدودیت فضا بسیار کاربردی کرده است.

ویژگی‌ها

نوع میکروفون: MEMS همه‌جهته (Omnidirectional) با طراحی پورت در پایین.
رابط ارتباطی: رابط دیجیتال I2S با خروجی داده 24 بیتی.
ولتاژ کاری: 1.8 تا 3.6 ولت DC (مناسب برای بردهای 3.3 ولتی).
توان مصرفی: بسیار پایین (در حدود 500 میکروآمپر تا 1.4 میلی‌آمپر).
پاسخ فرکانسی: 60 هرتز تا 15 کیلوهرتز (در برخی مشخصات تا 20 کیلوهرتز).
حساسیت: -26 dBFS.
نسبت سیگنال به نویز (SNR): حدود 61 تا 63 دسی‌بل.
ابعاد: طراحی بسیار فشرده و کوچک (14x14 میلی‌متر).

کاربردها

دستگاه‌های هوشمند: استفاده در اسپیکرهای هوشمند، سیستم‌های امنیتی و تجهیزات اینترنت اشیا (IoT) برای تشخیص و فرمان‌پذیری صوتی.
تشخیص و تحلیل صدا: مانیتورینگ سطح صدا، تحلیل داده‌های صوتی و پایش محیطی.
رابط‌های کاربری صوتی (VUI): پیاده‌سازی سیستم‌های مشابه دستیارهای صوتی (مانند الکسا یا گوگل اسیستنت).
رباتیک: ایجاد تعاملات شنیداری برای ربات‌ها با محیط یا کاربران.
پروژه‌های هنری و آموزشی: استفاده در اینستالیشن‌های تعاملی و پروژه‌های یادگیری الکترونیک.
ضبط صدا: مناسب برای کاربردهای ضبط صوت با کیفیت بالا در دستگاه‌های کوچک.

نحوه راه‌اندازی و استفاده

برای راه‌اندازی این ماژول، باید از یک پردازنده یا میکروکنترلر دارای رابط I2S استفاده کنید. مراحل کلی اتصال به شرح زیر است:
اتصال تغذیه: پایه VDD را به منبع تغذیه 1.8 تا 3.3 ولت (هرگز از 5 ولت استفاده نکنید) و پایه GND را به زمین مشترک متصل کنید.
اتصال رابط I2S: پایه‌های SCK (کلاک داده)، WS (انتخاب کلمه/همگام‌سازی) و SD (داده‌های سریال) را به پایه‌های متناظر در میکروکنترلر خود وصل کنید.
انتخاب کانال: از پایه L/R برای انتخاب بین کانال چپ یا راست (استریو) استفاده کنید. اتصال این پایه به GND یا VCC، کانال مورد نظر را تعیین می‌کند.
برنامه‌نویسی: با استفاده از کتابخانه‌های I2S در پلتفرم‌هایی مانند Arduino (مخصوصاً برای ESP32)، داده‌های دیجیتال را از ماژول دریافت و پردازش کنید.
نکته: این ماژول برای اتصال مستقیم به پردازنده‌های دیجیتال طراحی شده و نیازی به کارت صدا یا کدک صوتی خارجی ندارد.
