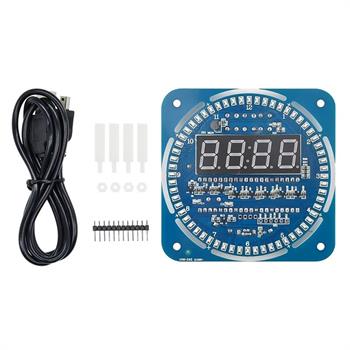

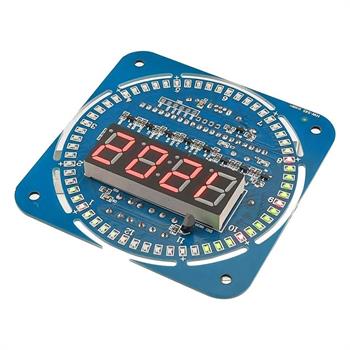

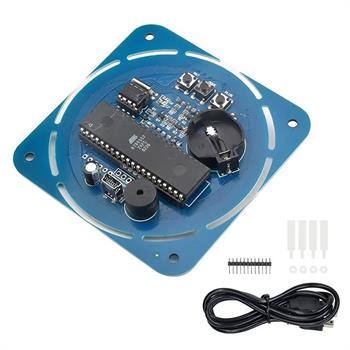

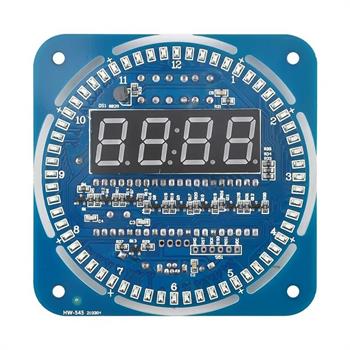

معرفی محصول
این ماژول ساعت دیجیتال یک کیت همهکاره و فوقالعاده برای علاقهمندان به الکترونیک و پروژههای DIY است که علاوه بر نمایش دقیق زمان، امکانات گستردهای از جمله نمایش تاریخ، دمای محیط و تنظیمات زنگ هشدار را ارائه میدهد. این ساعت با استفاده از تراشه دقیق DS1302 طراحی شده است که در صورت استفاده از باتری پشتیبان، حتی با قطع جریان برق، تنظیمات زمان را حفظ میکند. یکی از ویژگیهای برجسته این ماژول، انعطافپذیری بالای آن در نمایشگر (LED) است که به کاربر اجازه میدهد از بین ترکیبات رنگی مختلف، چیدمان دلخواه خود را انتخاب کند.
این ماژول تنها یک ساعت ساده نیست؛ بلکه یک سیستم هوشمند با قابلیتهایی نظیر تنظیم خودکار روشنایی بر اساس نور محیط (به کمک فتورزیستور)، کالیبراسیون خودکار زمان برای افزایش دقت، و امکان پخش ملودی از طریق بازر (Buzzer) است. چهار آلارم مستقل با مدهای کاری متفاوت (از جمله حالتهای کاری روزانه، هفتگی و آخر هفته) این ساعت را به ابزاری کاربردی برای استفادههای شخصی یا آموزشی تبدیل کرده است. این کیت با مصرف توان پایین و طراحی مدرن، گزینهای عالی برای توسعهدهندگان، دانشآموزان و دانشجویان جهت یادگیری و ساخت پروژههای الکترونیک است.
ویژگیها
نمایشگر چندرنگ: پشتیبانی از LEDها در ترکیبات مختلف رنگی و ۱۳ حالت نمایش متنوع.
تنظیمات پیشرفته زمان: استفاده از تراشه DS1302 با قابلیت کالیبراسیون خودکار برای دقت بسیار بالا.
هوشمندی در نور: تنظیم خودکار شدت نور صفحه نمایش با تغییر نور محیط (۱۰۰ سطح روشنایی) به کمک سنسور نوری.
دماسنج دقیق: مجهز به ترمیستور برای اندازهگیری دمای محیط با قابلیت کالیبراسیون.
سیستم هشدار هوشمند: دارای ۴ آلارم مستقل با ۶ حالت کاری مختلف (روزانه، روزهای کاری، تعطیلات و غیره).
امکانات صوتی: قابلیت پخش موزیک (ملودی) و تنظیم زنگ هشدار ساعتی (Hourly Chime).
حافظه پشتیبان: حفظ تنظیمات زمان در هنگام قطع برق (با استفاده از باتری پشتیبان).
سیستم نمایش منعطف: قابلیت انتخاب بین سیستم ۱۲ و ۲۴ ساعته.
کاربردها
آموزش و یادگیری مونتاژ مدارهای الکترونیکی (کیت آموزشی).
پروژههای دانشگاهی و مدارس در حوزه الکترونیک دیجیتال.
توسعه محصولات شخصیسازی شده با قابلیتهای ساعت و دماسنج.
ساخت ساعتهای رومیزی هوشمند با قابلیت تنظیم آلارم.
نحوه راه اندازی و استفاده
این ماژول یک کیت پیشرفته است که نیازمند دقت در مونتاژ و پیکربندی است. لطفاً برای استفاده بهینه، مراحل زیر را دنبال کنید:
۱. عیبیابی اولیه و نصب
کیفیت لحیمکاری: عملکرد صحیح ماژول به کیفیت لحیمکاری قطعات وابسته است. در صورت مشاهده کدهای خطا روی نمایشگر، محل لحیمکاری بخش مربوطه را بررسی کنید:
Err1: خطای مربوط به ماژول ساعت (DS1302).
Err2: خطای مربوط به ترمیستور (سنسور دما).
Err3: خطای مربوط به فتورزیستور (سنسور نوری).
باتری پشتیبان: برای حفظ تنظیمات ساعت در هنگام قطع برق، حتماً از باتری پشتیبان استفاده کنید.
۲. تنظیمات دقیق زمان و کالیبراسیون
کالیبراسیون خودکار: برای افزایش دقت ساعت، میتوانید خطای زمانی را اصلاح کنید.
فرمول: اگر ساعت در ۲۴ ساعت ۲ ثانیه جلو میافتد، مقدار “Error Time” را روی ۲۴ و مقدار “Error Amount” را روی ۲- تنظیم کنید. اگر در ۲۴ ساعت ۸ ثانیه عقب میافتد، مقدار “Error Time” را روی ۳ و مقدار “Error Amount” را روی ۱ تنظیم کنید.
تنظیمات نمایش: میتوانید تعیین کنید ساعت فقط زمان را نشان دهد یا زمان و دما را همزمان نمایش دهد.
۳. مدیریت نمایشگر و روشنایی
حالتهای نمایش (LED): ماژول دارای ۱۳ حالت نمایش است. شما میتوانید این حالتها را دستی تغییر دهید یا از تنظیمات “LED automatic switching” برای تغییر خودکار استفاده کنید.
تنظیم زمان تغییر خودکار: اگر مقدار تنظیم شده (x) کمتر از ۶۰ باشد، زمان تغییر بر حسب دقیقه (x دقیقه) است. اگر x بزرگتر از ۶۰ باشد، زمان تغییر بر اساس فرمول (x-60)*60 به ساعت محاسبه میشود (مثلاً عدد ۶۲ معادل ۲ ساعت یکبار تغییر است).
روشنایی: در حالت خودکار، سنسور نور (فتورزیستور) شدت نور صفحه را تنظیم میکند. در حالت دستی، میتوانید روشنایی را در ۱۰۰ سطح مختلف تنظیم کنید.
۴. پیکربندی آلارم (هشدار)
این ماژول دارای ۴ آلارم مستقل است که هر کدام میتوانند با یکی از ۶ مد کاری زیر تنظیم شوند:
مد ۰: زنگ هشدار روزانه.
مد ۱: روزهای کاری (دوشنبه تا جمعه).
مد ۲: آخر هفتهها (شنبه و یکشنبه).
مد ۳: روزهای کاری بلند (دوشنبه تا شنبه).
مد ۴: یکشنبهها فقط.
مد ۵: تکزنگ (پس از یک بار به صدا درآمدن، غیرفعال میشود).
عملکردها: هنگام به صدا درآمدن آلارم، با فشردن دکمه MODE صدا قطع میشود. با فشردن کلید PLUS قابلیت “چرت زدن” (Snooze) فعال شده و آلارم ۵ دقیقه بعد دوباره تکرار میشود.
۵. تنظیمات صوتی و دما
زنگ ساعتی (Hourly Chime): میتوانید بازه زمانی فعال بودن زنگ ساعتی را مشخص کنید (مثلاً از ساعت ۸ صبح تا ۱۰ شب).
دما: با فشردن کلید MODE در زمان نمایش دما، واحد نمایش بین سلسیوس و فارنهایت تغییر میکند. اگر دمای نمایش داده شده با دمای واقعی تفاوت دارد، از منوی “Temperature Calibration” برای اصلاح مقدار (مثلاً ۳- درجه) استفاده کنید.
۶. بازگشت به تنظیمات کارخانه
در صورتی که تنظیمات را فراموش کردید یا با مشکل مواجه شدید: برق دستگاه را قطع کرده، باتری پشتیبان را خارج کنید، حدود ۲ دقیقه منتظر بمانید و دوباره دستگاه را روشن کنید.
