معرفی محصول

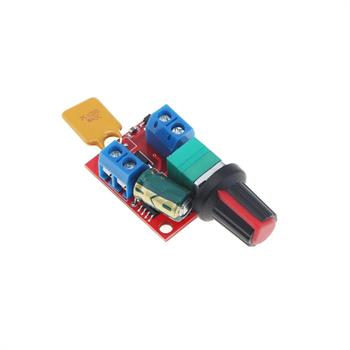

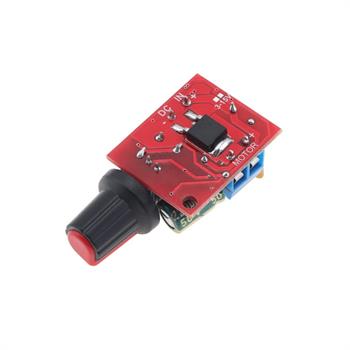

ماژول کنترلر سرعت موتور DC مدل PWM، یک درایور فوقالعاده جمعوجور و کارآمد برای تنظیم دقیق سرعت انواع موتورهای جریان مستقیم (Brushed DC) و همچنین کنترل میزان نور (Dimming) لامپهای LED است. این برد با بهرهگیری از تکنولوژی مدولاسیون پهنای پالس (PWM)، اتلاف انرژی را به حداقل رسانده و بازدهی بالایی را ارائه میدهد. این کنترلر قادر است در بازه ولتاژی وسیع 3 تا 35 ولت DC فعالیت کند و جریان خروجی پیوستهای تا سقف 5 آمپر را فراهم نماید.
به دلیل ابعاد کوچک و طراحی بهینهشده، این ماژول گزینهای ایدهآل برای پروژههای رباتیک، خودروهای کنترلی مینیاتوری، سیستمهای اتوماسیون DIY و تجهیزات آزمایشگاهی است که با محدودیت فضا مواجه هستند. تنظیم سرعت یا نور از طریق یک پتانسیومتر چرخشی با کیفیت انجام میشود و اتصالات ورودی و خروجی نیز از طریق ترمینالهای پیچی مقاوم صورت میگیرد که نصب آن را بدون نیاز به برنامهنویسی پیچیده، بسیار سریع و آسان میسازد.
ویژگی ها

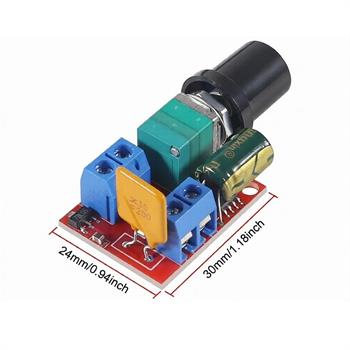

طراحی فوقالعاده کوچک و کمحجم: مناسب برای نصب در فضاهای محدود و بدنه رباتهای کوچک
محدوده ولتاژ ورودی گسترده: سازگاری کامل با ولتاژ 3V تا 35V DC
توان خروجی بالا: تحمل جریان پیوسته تا 5 آمپر (توان حداکثری 90 وات)
راندمان بالا (تا 95%): تولید حرارت بسیار کم به دلیل تکنولوژی PWM
کاربرد دوگانه: قابلیت استفاده برای کنترل سرعت موتورهای DC و همچنین دیمر کردن نوارهای LED
نصب آسان: دارای ترمینالهای پیچی جهت اتصال سریع و امن سیمها بدون نیاز به لحیمکاری
تنظیم دقیق: مجهز به پتانسیومتر چرخشی برای تنظیم نرم و پلهبهپله سرعت
کاربرد ها
کنترل سرعت موتورهای براش DC در رباتیک
تنظیم سرعت فنهای خنککننده و پمپهای کوچک
دیمر کردن نور نوارهای LED
استفاده در پروژههای DIY الکترونیک و آردوینو
سیستمهای نوار نقاله کوچک
تجهیزات آزمایشگاهی و اتوماسیونهای آموزشی
خودروهای کنترلی مینیاتوری
نحوه راه اندازی و استفاده
استفاده از این ماژول بسیار ساده است و نیاز به دانش برنامهنویسی ندارد. کافی است طبق توضیحات زیر سیمکشی را انجام دهید:

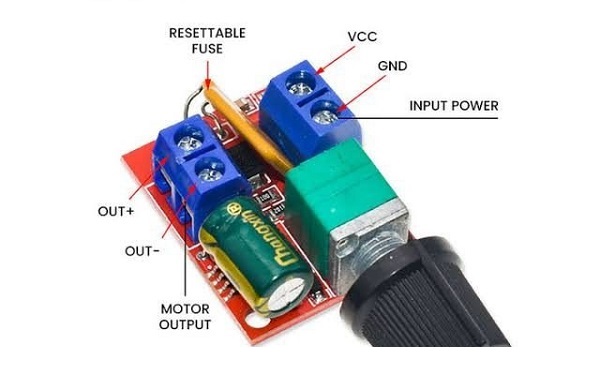

اتصالات (Pinout):
روی برد 4 ترمینال پیچی وجود دارد:
VIN+: ورودی مثبت منبع تغذیه (3 تا 35 ولت DC)
VIN-: ورودی منفی منبع تغذیه (GND)
M+: خروجی مثبت به سمت موتور یا LED
M-: خروجی منفی به سمت موتور یا LED
نکات مهم:
پس از برقراری اتصالات، با چرخاندن پتانسیومتر، پهنای پالس (Duty Cycle) خروجی تغییر کرده و سرعت موتور یا نور LED کم و زیاد میشود.
دقت کنید که قطبهای مثبت و منفی را در ورودی و خروجی بهدرستی متصل کنید (اتصال معکوس ممکن است باعث آسیب به دستگاه شود).
اگرچه این ماژول بازدهی بالایی دارد، در کاربردهایی که جریان نزدیک به 5 آمپر است، از تهویه مناسب اطمینان حاصل کنید.
