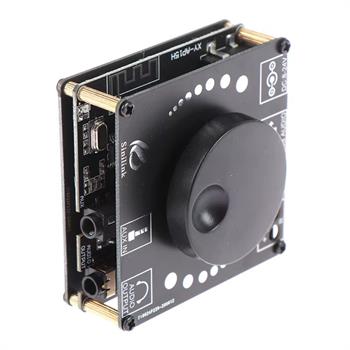

2X20W ماژول آمپلی فایر بلوتوثی XY-AP15H

⁠معرفی محصول

ماژول آمپلی‌فایر استریو بلوتوثی مدل XY-AP15H یک برد تقویت‌کننده صوتی دیجیتال (کلاس D) با کارایی بالا است که برای ارائه صدایی با کیفیت و قدرت مطلوب در پروژه‌های صوتی طراحی شده است. این ماژول با پشتیبانی از ولتاژ کاری منعطف 8 تا 24 ولت DC، قادر است توان خروجی استریو (20W + 20W) را فراهم کند.
این برد علاوه بر ورودی بلوتوث نسخه 5.0 (با برد 15 متر)، از ورودی‌های AUX و USB Audio نیز پشتیبانی می‌کند که آن را به یک گزینه همه‌کاره برای اسپیکرهای دسکتاپ، پروژه‌های DIY، سیستم‌های صوتی خودرو و تقویت‌کننده‌های خانگی تبدیل کرده است. یکی از ویژگی‌های متمایز این ماژول، قابلیت کنترل از طریق اپلیکیشن اختصاصی Sinilink است که امکان تغییر مد‌های ورودی، تنظیمات صوتی و اکولایزر را به صورت هوشمند فراهم می‌کند. همچنین، طراحی فشرده با یک ناب ولوم مرکزی چرخشی، استفاده از آن را برای کاربران بسیار ساده و کاربردی ساخته است.

ویژگی‌ها

تکنولوژی صوتی با کیفیت: تقویت‌کننده کلاس D با کیفیت بالا و خروجی استریو (20W+20W)
دارای ورودی‌های متنوع شامل بلوتوث 5.0، AUX، و درگاه USB-C (جهت پخش از فلش یا استفاده به عنوان کارت صدا)
پشتیبانی از اپلیکیشن اختصاصی Sinilink برای تنظیمات مود صوتی و اکولایزر
قابلیت کار با منابع تغذیه 8 تا 24 ولت DC (افزایش توان با افزایش ولتاژ)

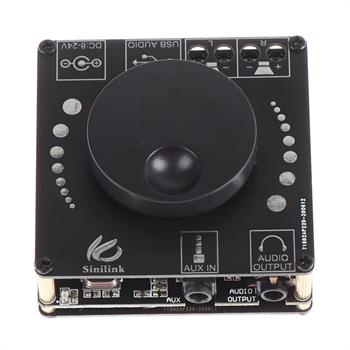

دارای ناب چرخشی مرکزی برای تنظیم ولوم، Play/Pause و On/Off
حفاظت‌های کامل: مجهز به مدار محافظت در برابر اتصال معکوس، اتصال کوتاه، گرمای بیش از حد، و ولتاژ غیرمجاز
قابلیت اتصال به اسپیکرهای Passive و Active
سازگار با بلندگوهای 30 تا 200 وات و امپدانس ۴، ۸ و ۱۶ اهم
توان خروجی :
12V: (8Ω) 10W + 10W / (4Ω) 16W + 16W
16V: (8Ω) 15W + 15W / (4Ω) 20W + 20W
20V: (8Ω) 20W + 20W / (4Ω) 20W + 20W

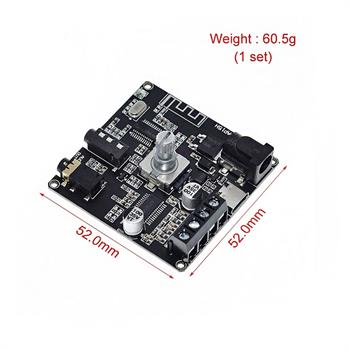

ابعاد بسیار کوچک: طراحی فشرده (52mm x 52mm) مناسب برای قرارگیری در باکس‌های کوچک

کاربردها

ساخت اسپیکرهای بلوتوثی قابل حمل و رومیزی
ارتقای سیستم‌های صوتی قدیمی و تبدیل به سیستم بلوتوثی
سیستم‌های صوتی خودرو
پروژه‌های DIY الکترونیک و رباتیک صوتی
استفاده به عنوان کارت صدای USB برای کامپیوتر یا لپ‌تاپ
سیستم‌های پیجینگ و پخش موسیقی در محیط‌های کوچک

نحوه راه‌اندازی و استفاده

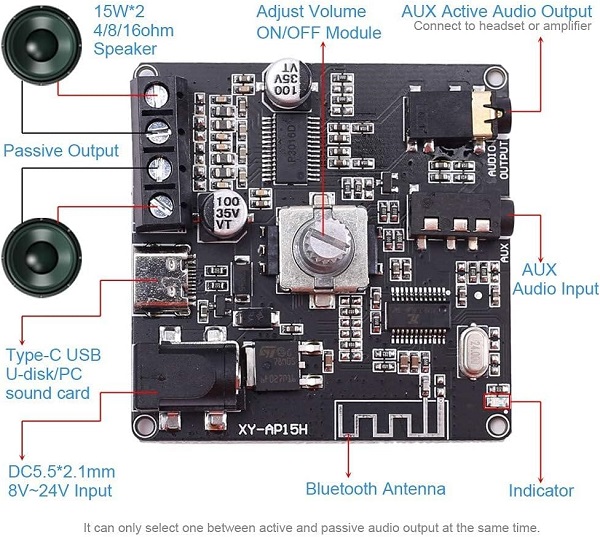

سیم‌کشی و اتصالات:

تغذیه: منبع تغذیه (8 تا 24 ولت DC) را به ترمینال‌های مشخص شده با علامت DC 8-24V متصل کنید. (توصیه می‌شود برای توان بالاتر از ولتاژ بیشتر استفاده کنید). توجه: قطبیت مثبت و منفی را دقیق رعایت کنید.
اسپیکر: اسپیکرهای استریو خود را به ترمینال‌های خروجی SPKL (چپ) و SPKR (راست) متصل کنید. از بلندگوهای 4 تا 8 اهم با توان 30 تا 200 وات استفاده کنید.
ورودی صدا:
بلوتوث: ماژول را روشن کنید. نام دستگاه را در بلوتوث گوشی جستجو کرده و متصل شوید. در صورت عدم اتصال دستگاه به بلوتوث LED آبی رنگ برد چشمک زن است و با اتصال به بلوتوث ثابت می ماند.
AUX: کابل 3.5 میلی‌متری را به پورت AUX IN متصل کنید.
USB: برای پخش فایل‌های MP3/WAV یا استفاده به عنوان کارت صدا، دستگاه را از طریق کابل USB-C به منبع متصل کنید.
دستگاه به‌صورت خودکار ورودی فعال را تشخیص می‌دهد، اما می‌توانید از طریق اپلیکیشن Sinilink به‌صورت دستی ورودی (بلوتوث، AUX، USB) را سوئیچ کنید.

انتخاب ولتاژ مناسب (بسیار مهم):

اگر بلندگوی شما 4 اهم است: ولتاژ نباید از 12 ولت فراتر رود.
اگر بلندگوی شما 8 اهم است: ولتاژ نباید از 24 ولت فراتر رود.
هشدار: اعمال ولتاژ بیش از 26 ولت باعث سوختن آنی تراشه می‌شود.

روش اتصال USB-C

اگر از USB-C disk استفاده می‌کنید، یک حافظه سازگار را مستقیم به پورت USB-C متصل کنید. (با OTG)
اگر از USB-C sound card استفاده می‌کنید، برد را با کابل USB-C دیتا به دستگاهی وصل کنید که از USB Audio پشتیبانی کند.
در این حالت سیستم می‌تواند برد را به‌عنوان کارت صدای خارجی شناسایی کند.
پورت TYPE C فقط برای ورودی صدا است.

کار با ناب (Encoder):

چرخش: افزایش یا کاهش حجم صدا (Volume).
فشار کوتاه (Short Press): پخش (Play) یا توقف (Pause) موسیقی.
فشار طولانی (Long Press): روشن (On) یا خاموش (Off) کردن ماژول.
 دوبار زدن : موزیک بعدی

استفاده از اپلیکیشن:

برای دسترسی به تنظیمات پیشرفته (مثل تغییر اکولایزر یا انتخاب دستی ورودی)، اپلیکیشن Sinilink را روی گوشی نصب کنید و طبق دستورالعمل داخل آن، دستگاه را جهت کنترل بیشتر با بلوتوث متصل نمایید.

نکات ایمنی:

اگر قصد دارید از حداکثر توان ماژول استفاده کنید (بیش از 20W+20W)، حتماً از یک هیت‌سینک (خنک‌کننده) روی تراشه استفاده کنید.
توان منبع تغذیه باید از توان مصرفی آمپلی‌فایر بیشتر باشد تا کیفیت صدا افت نکند.
برای جلوگیری از تداخل نویز، ماژول را تا حد امکان دورتر از روترهای WiFi قرار دهید.
به دلیل حساسیت بالای تراشه بلوتوث به الکتریسیته ساکن، قبل از لمس برد، بار الکتریسیته بدن خود را تخلیه کنید.
توصیه می شود جریان منبع تغذیه حداقل 2 آمپر باشد.
