معرفی محصول

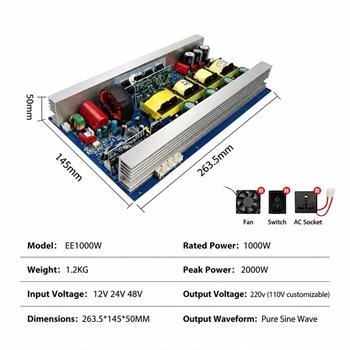

ماژول اینورتر موج سینوسی خالص ۱۰۰۰ وات (مدل EE1000W) با توان دائم 1000W و تحمل توان لحظه‌ای (پیک) 2000W، یک برد مبدل ولتاژ DC به برق متناوب شهری استاندارد 220V AC با فرکانس پایدار 50Hz است. خروجی این ماژول شکل موج کاملاً سینوسی (Pure Sine Wave) واقعی با کمترین اعوجاج هارمونیک تولید می‌کند و تحت اسیلوسکوپ صحت شکل موج آن تست و تأیید شده است.

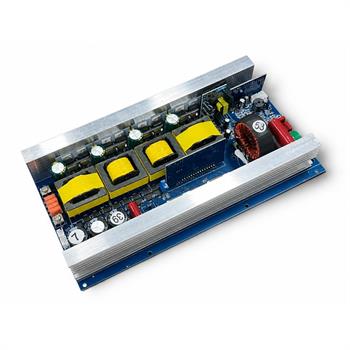

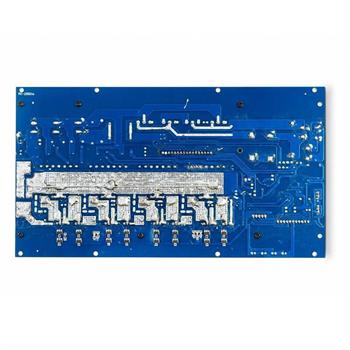

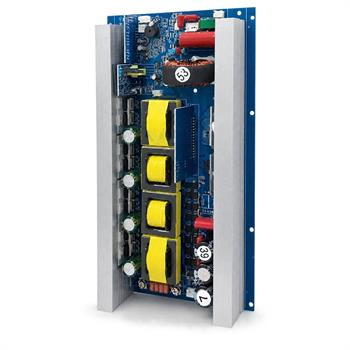

به دلیل تولید موج سینوسی استاندارد، این برد عملکردی بدون نویز صوتی، بدون تلفات حرارتی و بدون آسیب به مدارات داخلی برای تجهیزات حساس، موتورهای الکتریکی، پمپ‌ها، یخچال، ابزارآلات برقی و سیستم‌های روشنایی فراهم می‌آورد. مدار چاپی این ماژول با مسیرهای قلع‌اندود ضخیم تقویت شده و مجهز به دو ردیف هیت‌سینک آلومینیومی مستحکم، ترانسفورماتورهای ایزوله و سوکت‌های مجزا برای اتصال فن خنک‌کننده، کلید راکر پاور و خروجی پریز AC است.
ویژگی‌ها
موج تمام سینوسی خالص (Pure Sine Wave): خروجی تمیز و کاملاً استاندارد بدون ایجاد اختلال یا نویز در وسایل برقی حساس و موتورها.
توان خروجی واقعی: توان کاری پیوسته ۱۰۰۰ وات واقعی با توان تحمل راه‌اندازی اولیه (Surge Power) تا ۲۰۰۰ وات.
طراحی صنعتی و بادوام: مجهز به هیت‌سینک‌های دوبل آلومینیومی بزرگ و مسیرهای انتقال جریان تقویت‌شده برای کار مداوم.
سیستم خنک‌کاری فعال: دارای درگاه اختصاصی اتصال فن DC هوشمند جهت دفع سریع حرارت از روی سوئیچ‌های قدرت.
درگاه‌ها و متعلقات جانبی: دارای کانکتورهای خروجی AC، سوئیچ پاور راکر، سوکت پریز و پورت‌های اتصال نمایشگرهای ولتاژ/جریان DC و AC.
کاربردها
سیستم‌های برق خورشیدی (Solar Off-Grid): تبدیل ولتاژ بانک باتری‌های ۱۲، ۲۴ یا ۴۸ ولت به برق ۲۲۰ ولت خانگی و صنعتی.
سیستم‌های برق اضطراری (UPS خانگی و کارگاهی): تأمین پایدار برق پکیج گرمایشی، مودم، روشنایی، کامپیوتر و تلویزیون.
تجهیز وسایل نقلیه و کمپرها: ایجاد خروجی برق ۲۲۰ ولت استاندارد از باتری خودرو، ون‌های مسافرتی و قایق‌ها.
راه‌اندازی لوازم الکتریکی و موتوری: دریل، فرز، پنکه، کمپرسور و تجهیزات حساس آزمایشگاهی و پزشکی.
نحوه راه اندازی و استفاده
هشدار مهم درباره نوع منبع تغذیه ورودی:
هرگز از منابع تغذیه سوئیچینگ (آداپتور یا منبع تغذیه متغیر آزمایشگاهی) برای راه‌اندازی و تست ماژول استفاده نکنید. جریان برگشتی و عدم تأمین جریان لحظه‌ای در این منابع باعث سوختن فوری ماسفت‌های قدرت می‌شود. منبع ورودی حتماً باید باتری با مقاومت داخلی پایین (ESR پایین) باشد.
نوع باتری مناسب:
بهترین گزینه، باتری‌های سیلد اسید (Sealed Lead-Acid / UPS) یا باتری‌های خودرویی سالم و همچنین باتری‌های لیتیوم آهن فسفات است.
استفاده از باتری‌های لیتیوم پلیمر به دلیل ویژگی‌های تخلیه و شارژ خاص پیشنهاد نمی‌شود (مگر با مدار محافظ و دانش فنی کامل).
نسخه‌های با ولتاژ ورودی بالاتر (۲۴V و ۴۸V) به دلیل کشیدن جریان کمتر، تلفات کمتر و راندمان بالاتری نسبت به نسخه ۱۲ ولت ارائه می‌دهند.
محدوده ولتاژ ورودی و حفاظت‌ها:
مدل ورودی 12V: محدوده کاری مجاز ۹.۵ تا ۱۵.۵ ولت DC (حداکثر ولتاژ مجاز ۱۶ ولت؛ اعمال ولتاژ بالاتر از ۱۶ ولت سبب آسیب به برد خواهد شد).
مدل ورودی 24V: محدوده کاری مجاز ۱۹.۰ تا ۳۰.۰ ولت DC (آستانه هشدار ۲۰.۰ ولت، قطع ولتاژ پایین ۱۹.۰ ولت، قطع اضافه‌ولتاژ ۳۰.۵ ولت).
مدل ورودی 48V: محدوده کاری مجاز ۳۸.۰ تا ۵۸.۰ ولت DC (آستانه هشدار ۳۹.۰ ولت، قطع ولتاژ پایین ۴۲.۰ ولت، قطع اضافه‌ولتاژ ۶۰.۰ ولت).
ترتیب روشن کردن و اتصال بار:
هنگام روشن کردن ماژول، حتماً خروجی را از مصرف‌کننده جدا نگه دارید.
پس از زدن کلید پاور، ۵ تا ۱۰ ثانیه فرصت دهید تا خازن‌های مدار شارژ و مدار پایدار شود؛ سپس مصرف‌کننده را به خروجی متصل کنید.
کابل‌کشی و ایمنی:
در مدل ۱۲ ولت، حداقل ظرفیت پیشنهادی باتری ۱۰۰ آمپرساعت (100Ah) است.
از کابل‌های مسی با سطح مقطع مناسب (حداقل ۱۰ تا ۱۶ میلی‌متر مربع) و طول کمتر از ۱ متر استفاده کنید و قطبیت مثبت و منفی را به دقت رعایت نمایید.
عایق‌کاری کف برد: زیر شاسی و برد را حتماً با فوم یا طلق عایق نسوز بپوشانید تا از برخورد پایه‌های قطعات با سطوح فلزی و ایجاد اتصالی جلوگیری شود.
این ماژول فاقد مدار شارژر باتری است؛ به هیچ عنوان نباید خروجی آن به برق شبکه شهری متصل گردد.
