معرفی محصول

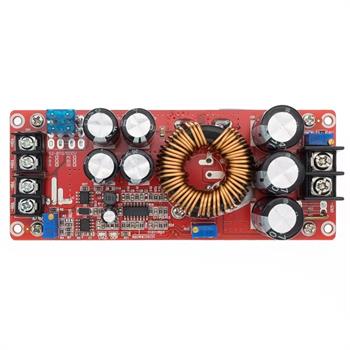

ماژول 1200W 20A DC-DC Boost Converter Step Up Power Supply Module یک مبدل افزاینده غیرایزوله است که برای افزایش ولتاژ DC و همچنین استفاده در حالت جریان ثابت طراحی شده است. این ماژول با ورودی DC در بازه 10 تا 60 ولت کار میکند و خروجی آن بهصورت پیوسته از 12 تا 83 ولت قابل تنظیم است.
این ماژول برای پروژههایی که به منبع تغذیه قابل تنظیم، شارژ باتری، راهاندازی LEDهای پرقدرت یا تأمین ولتاژ بالاتر از منبع ورودی نیاز دارند، گزینهای کاربردی است. وجود حفاظتهای ورودی، تنظیم ولتاژ، تنظیم جریان ثابت و حفاظت افت ولتاژ باتری، استفاده از آن را برای کاربردهای فنی و نیمهصنعتی سادهتر کرده است.
ویژگی ها
مبدل افزاینده غیرایزوله Non-Isolated Boost
ولتاژ ورودی: 10V تا 60V
ولتاژ خروجی قابل تنظیم: 12V تا 83V
جریان ورودی: حداکثر 20A
جریان خروجی: حداکثر 12A
محدوده جریان ثابت: 0.3A تا 20A
فرکانس کاری: 150KHz
راندمان تبدیل: تا حدود 95%
دمای کاری: -40 تا +85 درجه سانتیگراد
دارای حفاظت اضافهجریان ورودی
دارای حفاظت اتصال کوتاه با فیوز ورودی (30A)
جریان بیباری و حفاظت اتصال معکوس با MOSFET 150A
دارای حفاظت افت ولتاژ باتری UVLO
دارای تنظیم جریان ثابت CC
مناسب برای اتصال با سیم مسی ضخیم و جریان بالا
نصب روی چهار ستون 3 میلیمتری
دارای هیتسینک آلومینیومی و محل نصب فن
کاربرد ها
ساخت منبع تغذیه DC قابل تنظیم
شارژ باتری و باتری لیتیومی
استفاده در پنل خورشیدی و تثبیت ولتاژ
راهاندازی LEDهای پرقدرت
تأمین برق تجهیزات الکترونیکی با ولتاژ بالاتر
استفاده در سیستمهای خودرو و تجهیزات قابل حمل
ساخت منبع تغذیه برای لپتاپ و دستگاههای دیجیتال
پروژههای DIY و آزمایشگاهی
نحوه راه اندازی و استفاده

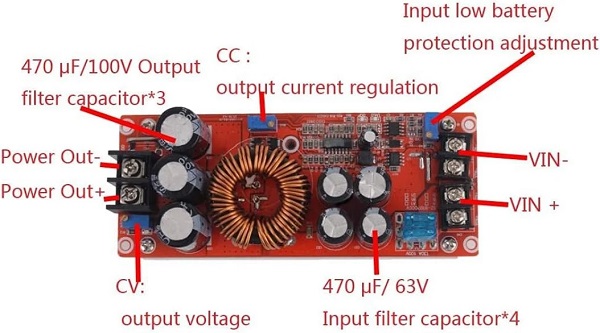

اتصال ورودی و خروجی
پایههای VIN+ و VIN- را به ورودی DC وصل کنید و پایههای VOUT+ و VOUT- را برای خروجی در نظر بگیرید. برای جریان بالا بهتر است از سیم مسی خالص و ضخیم استفاده شود.
توجه به ولتاژ ورودی
ولتاژ منبع ورودی باید بالاتر از 10V باشد. همچنین هنگام استفاده از منبع تغذیه سوئیچینگ، ابتدا ماژول را بدون بار روشن کنید و بعد بار را وصل کنید تا راهاندازی بهدرستی انجام شود.
تنظیم ولتاژ خروجی
با پیچگوشتی دوسو، پتانسیومتر V-ADJ را تنظیم کنید.
چرخش ساعتگرد: افزایش ولتاژ
چرخش پادساعتگرد: کاهش ولتاژ
بهدلیل ظرفیت خازنی بالا، پایین آوردن ولتاژ از مقدار زیاد به مقدار کم با کمی تأخیر انجام میشود.
تنظیم جریان ثابت
ابتدا پتانسیومتر A-ADJ را حدود 30 دور پادساعتگرد بچرخانید تا جریان به حداقل برسد.
سپس یک بار مناسب مثل LED یا بار تست وصل کنید.
بعد پتانسیومتر را ساعتگرد بچرخانید تا جریان موردنظر بهدست آید.
نکته مهم: جریان را با اتصال کوتاه خروجی تنظیم نکنید؛ ساختار این مبدل برای تنظیم به روش اتصال کوتاه مناسب نیست.
استفاده برای شارژ باتری
باتری تخلیهشده را به خروجی وصل کنید.
مقدار جریان شارژ را با A-ADJ تنظیم کنید.
هرچه باتری پرتر باشد، جریان شارژ کمتر میشود.
برای شارژ باتری، ولتاژ ثابت باید از ولتاژ ورودی بیشتر باشد.
تنظیم حفاظت افت ولتاژ باتری UVLO
برای مثال در باتری 12 ولت، یک منبع 10 ولتی به ورودی اعمال میشود.
با تنظیم پتانسیومتر RV1 آستانه قطع یا حفاظت افت ولتاژ را تعیین کنید.
چرخش ساعتگرد: افزایش مقدار حفاظت
چرخش پادساعتگرد: کاهش مقدار حفاظت
این بخش برای جلوگیری از تخلیه بیشازحد باتری و آسیب به ماژول استفاده میشود.
نکات مهم هنگام استفاده
در جریانهای بالا، مخصوصاً بالاتر از 10A خروجی یا 15A ورودی، خنککاری تقویت شود.
هنگام کار در دمای محیط بالا، استفاده از فن توصیه شده است.
در حالت جریان ثابت، ولتاژ خروجی نباید کمتر از ولتاژ ورودی در نظر گرفته شود.
ورودی ۱۲ ولت = ۲۴۰ وات حداکثر. (ولتاژ ورودی * 20 آمپر)
ورودی ۲۴ ولت = ۴۸۰ وات حداکثر.
ورودی ۳۶ ولت = ۷۲۰ وات حداکثر. (عدد ۱۲۰۰ وات فقط در ولتاژهای ورودی بالا به دست میآید).
