معرفی محصول
ماژول محافظ باتری لیتیومی 3S مدل HX‑3S‑01 یک برد BMS مخصوص محافظت از پکهای باتری 3 سل سری (3S) از نوع 18650 یا لیتیومپلیمر است. این ماژول با ولتاژ نامی 11.1V و ولتاژ شارژ کامل 12.6V، برای افزایش ایمنی، طول عمر و پایداری باتری طراحی شده و از چیپ حفاظتی Seiko S‑8254AA به همراه ماسفتهای FDS4435A استفاده میکند.
این برد برای کاربردهای الکترونیکی 12 ولتی با جریان متوسط طراحی شده و مناسب پروژههایی است که نیاز به حفاظت دقیق در برابر شرایط خطرناک باتری دارند.
ویژگیها
مناسب برای باتریهای لیتیومی 3S (سه سل سری)
سازگار با 18650 و باتریهای Lithium‑Polymer
ولتاژ شارژ کامل پک: 12.6V
چیپ حفاظت اصلی: Seiko S‑8254AA
استفاده از ۴ عدد MOSFET مدل FDS4435A اصلی
جریان کاری مداوم: 5 تا 8 آمپر
جریان لحظهای (Instantaneous): 9 تا 10 آمپر
مقاومت داخلی بسیار پایین (کمتر از 60mΩ)
مصرف جریان بسیار کم در حالت آمادهبهکار (<6µA)
سیستمهای حفاظتی :
Over‑Charge Protection (حفاظت شارژ بیش از حد)
Over‑Discharge Protection (حفاظت دشارژ بیش از حد)
Over‑Current Protection (حفاظت جریان بیش از حد)
Short‑Circuit Protection با تأخیر و بازیابی خودکار
کاربردها
پک باتری تجهیزات الکترونیکی 12V
منبع تغذیه پشتیبان مانیتور
پک باتری چراغهای LED
پک باتری چراغهای خورشیدی
باتری دستگاههای ماساژور
باتری جاروبرقیهای سبک
منبع تغذیه آمادهبهکار تجهیزات الکترونیکی
موارد منع استفاده
این ماژول مناسب کاربردهای پرجریان یا صنعتی نیست، از جمله:
باتری دریل و ابزار شارژی
باتری دوچرخه برقی
موتورهای 775 بالاتر از 4A
پکهای 24V (دو عدد 3S سریشده)
LED های پرقدرت (مانند 1W Fish‑Eye)

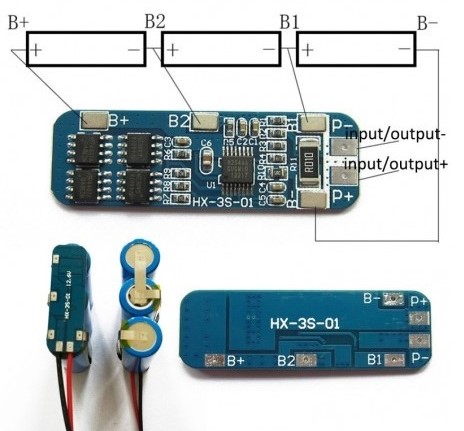

نحوه اتصال
B+ / B‑ : اتصال به سر مثبت و منفی پک باتری
B1 / B2 : اتصال به نقاط میانی سلولها
P+ / P‑ : ورودی و خروجی مشترک شارژ و دشارژ
رعایت ترتیب سیمکشی سلولها برای جلوگیری از آسیب به برد الزامی است.
