معرفی محصول
ماژول اندازهگیری رطوبت خاک خازنی (Capacitive Soil Moisture Sensor) یک سنسور آنالوگ است که نسبت به مدلهای مقاومتی، مقاومت بسیار بالاتری در برابر خوردگی، زنگزدگی و اکسیدشدگی دارد، زیرا سطح مسی آن با خاک تماس مستقیم برقرار نمیکند. این ماژول با ولتاژ 3.3 تا 5.5 ولت کار میکند و به دلیل وجود رگولاتور داخلی، برای انواع میکروکنترلرها از جمله Arduino، ESP8266، ESP32 و حتی Raspberry Pi (به همراه مبدل ADC) مناسب است.
پروب اندازهگیری آن با طول تقریبی 7 سانتیمتر به راحتی در انواع خاک قرار میگیرد و خروجی ولتاژ 0 تا 3 ولت ارائه میدهد که میزان رطوبت را به صورت پیوسته و بدون وقفه نمایش میدهد. این سنسور برای هوشمندسازی گلدانها، باغچهها، گلخانهها و سیستمهای آبیاری خودکار یکی از بهترین گزینههای اقتصادی و کاربردی است.
ویژگیها
اندازهگیری رطوبت خاک بر پایه حسگر خازنی (بدون تماس مسی)
طول عمر بیشتر نسبت به مدلهای مقاومتی (غیرخورنده و مقاومتر)
سازگار با ولتاژ تغذیه 3.3V تا 5.5V
ولتاژ خروجی 0 تا 3 ولت
مجهز به رگولاتور ولتاژ داخلی
دارای کانکتور استاندارد PH2.0-3P (دو پین تغذیه + یک پین خروجی)
قابلیت اندازهگیری پیوسته (Real-time)
سازگار با DFRobot Gravity Interface و نمونهکدهای آن
مناسب برای پروژههای خانگی، آموزشی و کاربردی
اندازه کوچک و نصب آسان در انواع خاک
کاربردها
سیستمهای آبیاری خودکار باغچهها و مزرعهها
گلخانههای هوشمند
کنترل هوشمند گلدانهای آپارتمانی
پروژههای کشاورزی دقیق
مانیتورینگ رطوبت خاک در محیطهای تحقیقاتی
سیستمهای اینترنت اشیا (IoT)
پروژههای دانشآموزی و دانشگاهی مرتبط با محیط زیست
نحوه عملکرد
این سنسور از اندازهگیری ظرفیت خازنی خاک استفاده میکند.
هرچه رطوبت خاک بیشتر باشد، ثابت دیالکتریک خاک افزایش یافته و مقدار ظرفیت خازنی بالاتر میرود، در نتیجه ولتاژ خروجی تغییر میکند.
این ولتاژ در بازه 0 تا 3 ولت توسط میکروکنترلر خوانده شده و میتوان درصد خشکی/مرطوب بودن خاک را استخراج کرد.
برخلاف مدلهای مقاومتی، تماس الکترولیتی صورت نمیگیرد و بنابراین طول عمر بسیار بیشتری دارد.
نحوه استفاده
ماژول را با کانکتور سهپین به میکروکنترلر وصل کنید:
VCC → 3.3–5.5V
GND
AO → ورودی آنالوگ میکروکنترلر

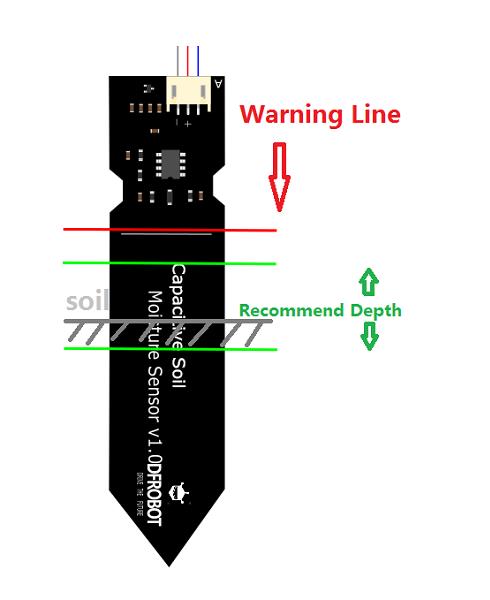

پروب را تا خط مشخصشده در خاک فرو کنید.
مراقب باشید بخش الکترونیکی مرطوب نشود (ماژول ضدآب نیست).
مقدار آنالوگ را خوانده و با توجه به کالیبراسیون، درصد رطوبت را تعیین کنید.
نحوه کالیبراسیون :
خروجی آنالوگ سنسور را به برد Arduino وصل کنید و مقدار آنالوگ را در Serial Monitor مشاهده کنید.
مقدار در هوا را ذخیره کنید → مقدار رطوبت 0٪
مثال: عدد 260
سنسور را داخل آب قرار دهید → مقدار رطوبت 100٪
مثال: عدد 520
بازه 260 تا 520 رطوبت 0 تا 100 درصد است.
تقسیمبندی پیشنهادی (مثال):
430 تا 520 → خاک خشک
350 تا 430 → خاک مرطوب
260 تا 305 → خاک خیس
هشدارها
ماژول ضدآب نیست؛ از نفوذ رطوبت به قسمت الکترونیکی جلوگیری کنید.
سنسور را فقط تا خط مشخصشده داخل خاک قرار دهید.
