معرفی محصول
کانکتور USB Type‑C مادگی سیمدار (Type‑C Pigtail Bare Wire) یک راهحل ساده، ایمن و کاربردی برای پروژههای DIY و تجهیزات کممصرف است که نیاز به ورودی تغذیه Type‑C دارند. این محصول شامل یک سوکت Type‑C مادگی بههمراه دو سیم خروجی (مثبت و منفی) بوده و بدون نیاز به لحیمکاری روی پورت Type‑C، امکان اتصال مستقیم به منبع تغذیه یا مدار را فراهم میکند.
این مدل برای انتقال برق (Power Only) طراحی شده و گزینهای مناسب برای چراغهای LED، فن USB، تجهیزات سبک، پایه شارژ، آداپتورهای تغذیه و انواع دستگاههای کممصرف اطراف کامپیوتر است.

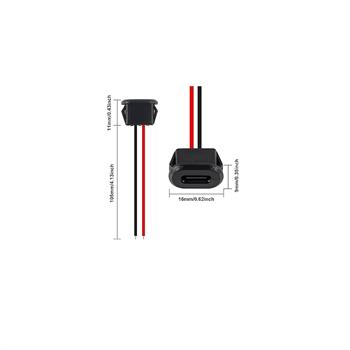

ساختار و عملکرد
سمت اول: سوکت USB Type‑C مادگی
سمت دوم: دو سیم لخت (Bare Wire)
سیم قرمز: مثبت (+)
سیم مشکی: منفی (GND)
با اتصال کابل Type‑C به این سوکت، ولتاژ تغذیه از طریق دو سیم خروجی در اختیار مدار قرار میگیرد. این روش، سریعترین راه برای افزودن ورودی Type‑C به پروژهها بدون طراحی PCB اختصاصی است.
ویژگیها
سوکت USB Type‑C مادگی آماده استفاده
طراحی سیمدار (Pigtail) برای نصب سریع
مناسب انتقال توان الکتریکی تا 3 آمپر
ولتاژ نامی تا 30 ولت
سیم با ضخامت 24AWG
طول سیم حدود 10 سانتیمتر
کنتاکتهای داخلی از مس با رسانایی بالا
مقاومت حرارتی مناسب و اتصال پایدار
ساخت دقیق با استحکام مکانیکی خوب
عدم شلشدن و تماس مطمئن در طول زمان
کاربردها
چراغ مطالعه LED و نوار LED
فن USB و تجهیزات خنککننده
پایههای شارژ و آداپتورهای تغذیه
تجهیزات الکترونیکی کممصرف
پروژههای DIY و آموزشی
افزودن ورودی Type‑C به دستگاههای سفارشی
نکات مهم استفاده
این کانکتور برای تغذیه (Power) طراحی شده و مخصوص انتقال دیتا نیست
جریان کاری حداکثر 3A رعایت شود
برای بارهای نزدیک به جریان ماکزیمم، تهویه و اتصال مناسب توصیه میشود
قطبیت سیمها حتماً قبل از اتصال به مدار بررسی شود
