معرفی محصول

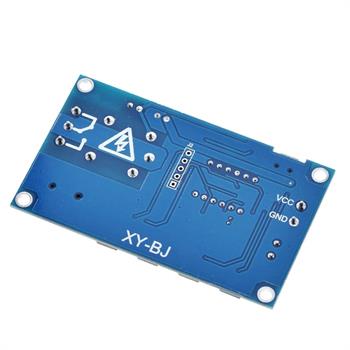

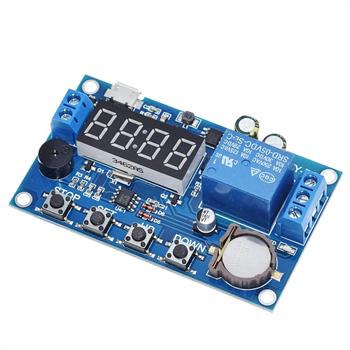

ماژول تایمر و ساعت XY‑BJ یک تایمر دیجیتال چندمنظوره با قابلیت زمانبندی دقیق برای قطع و وصل رله در زمانهای مشخص است. این ماژول علاوه بر نمایش ساعت و تاریخ، امکان تعریف چندین بازه زمانی مختلف را فراهم میکند و میتواند به صورت خودکار در زمانهای تعیینشده تجهیزات برقی را روشن یا خاموش کند. این ماژول از ولتاژ ورودی گسترده 5 تا 60 ولت DC و همچنین امکان تغذیه از طریق پورت Micro USB (شارژ موبایل) پشتیبانی می کند. بر روی برد یک رله 10 آمپری قرار دارد که میتواند انواع بارهای الکتریکی را کنترل کند. همچنین امکان تعریف 5 بازه زمانی مستقل و 5 حالت کاری مختلف برای زمانبندی وجود دارد که باعث میشود این ماژول در کاربردهایی مانند کنترل روشنایی، آبیاری، گلخانه، تجهیزات صنعتی و سیستمهای اتوماسیون بسیار کاربردی باشد.
ویژگیها

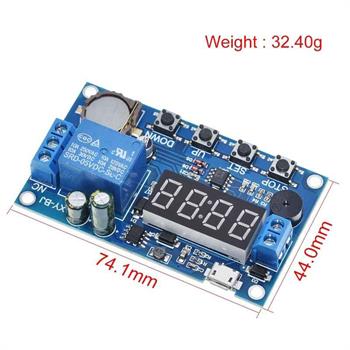

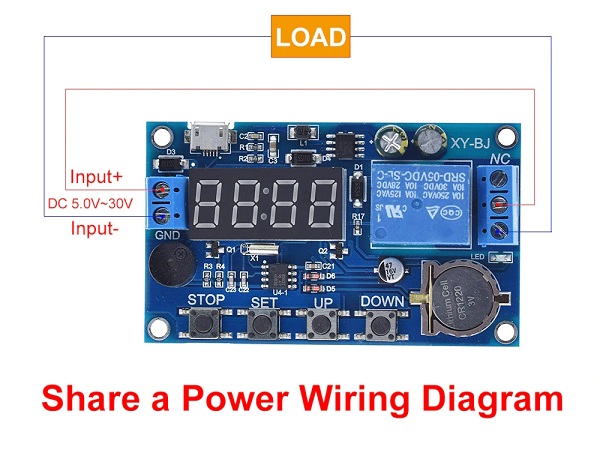

ولتاژ ورودی گسترده 5 تا 60 ولت DC

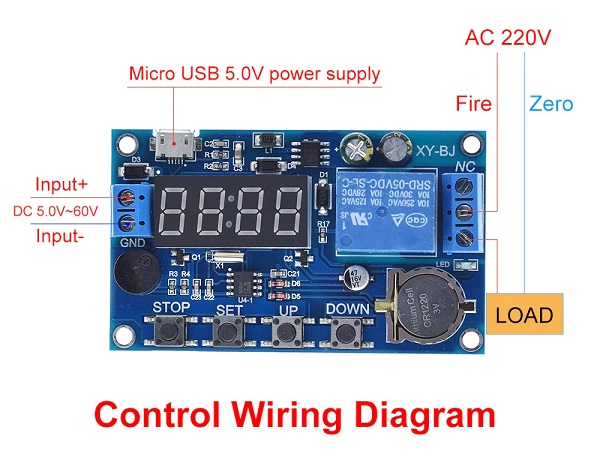

امکان تغذیه از طریق پورت Micro USB با شارژر 5 ولت
مجهز به رله 10 آمپری برای کنترل مستقیم بار
قابلیت تعریف 5 بازه زمانی مستقل (PE1 تا PE5)
دارای 5 حالت کاری مختلف برای زمانبندی (P1 تا P5)
نمایش ساعت و تاریخ روی نمایشگر دیجیتال
دارای بیزر داخلی با قابلیت فعال یا غیرفعالسازی
امکان انتخاب حالت خروجی دائمی یا خروجی پالسی
دارای حالت توقف اضطراری برای قطع سریع رله
دارای حالت Sleep برای خاموش شدن خودکار نمایشگر
کاربردها
زمانبندی روشن و خاموش شدن سیستمهای روشنایی
کنترل زمان کارکرد پمپها و سیستمهای آبیاری
استفاده در گلخانهها و تجهیزات پرورش
کنترل تجهیزات گرمایشی و سرمایشی
زمانبندی دستگاههای صنعتی یا شارژرها
استفاده در پروژههای اتوماسیون و خانه هوشمند
پروژههای آموزشی و DIY مبتنی بر تایمر
نحوه راهاندازی و استفاده
تنظیم تاریخ و ساعتپس از اتصال تغذیه 5 تا 60 ولت، نمایشگر زمان را نشان میدهد.
برای تنظیم تاریخ و ساعت:
دکمه DOWN را حدود 2 ثانیه نگه دارید تا عبارت YEA نمایش داده شود، سپس با دکمههای UP و DOWN سال را تنظیم کنید.
با فشردن SET عبارت dAE نمایش داده می شود و وارد تنظیم ابتدا ماه و بعد روز می شوید؛ با UP و DOWN مقدار آن را تغییر دهید.
با فشردن دوباره SET عبارت HOU نمایش داده می شود و وارد تنظیم ساعت و دقیقه می شوید؛ مقدار موردنظر را تنظیم کنید. ابتدا دقیقه و بعد ساعت را تنظیم کنید.
پس از پایان تنظیمات، ماژول به صفحه اصلی بازمیگردد و زمان تنظیمشده نمایش داده میشود.
تنظیم بازههای زمانیبرای تعریف زمانبندی عملکرد رله:
دکمه SET را حدود 2 ثانیه نگه دارید تا وارد بخش تنظیم دورهها شوید.
با دکمههای UP و DOWN یکی از بازههای زمانی PE1 تا PE5 را انتخاب کنید.
هر کدام از این بازه ها مستقل از یکدیگرند و “----” برای غیرفعال کردن بازه است.
سپس با فشردن SET وارد انتخاب حالت کاری شوید و یکی از حالتهای P1 تا P5 را انتخاب کنید.
حالتهای کاری ماژول (Modes)
P1 – حالت زمانبندی روزانه
در این حالت رله هر روز در ساعت مشخصی فعال و در ساعت مشخصی غیرفعال میشود.
زمان شروع با پارامتر OPE
زمان پایان با پارامتر CLE
این حالت برای کنترل روزانه تجهیزات مانند روشنایی یا فن مناسب است.
P2 – حالت اجرای زمانبندی در یک روز مشخص
در این حالت میتوان یک روز مشخص را انتخاب کرد تا رله فقط در همان روز و در زمان تعیینشده فعال و غیرفعال شود.
P3 – حالت اجرای زمانبندی در یک روز از ماه
در این حالت رله در یک تاریخ مشخص از ماه و در زمان تعیینشده فعال و غیرفعال میشود.
P4 – اجرای زمانبندی بین دو تاریخ
در این حالت یک بازه تاریخی (روز + ماه) مشخص میشود و در طول آن بازه، هر روز در ساعت تعیینشده رله فعال و در ساعت مشخص خاموش میشود. (مثال: 20 فروردین تا 3 اردیبهشت)
P5 – اجرای زمانبندی در بازه روزهای ماه
این حالت مشابه P4 است با این تفاوت که پارامتر ماه قابل تنظیم نیست و امکان زمانبندی در یک بازه مشخص از روزهای یک ماه را فراهم میکند. (مثال: 10 تا 15 ام هر ماه)
پس از انتخاب حالت، با فشردن SET وارد تنظیم زمان شروع (OPE) شوید و آن را تنظیم کنید.
دوباره SET را فشار دهید تا زمان پایان (CLE) را تنظیم نمایید.
در صورت نیاز میتوان تاریخ (dAE) را نیز تنظیم کرد.
تنظیم خروجی رلهدر صفحه تنظیمات دوره (بعد از انتخاب OPE/CLE/dAE):
با زدن دکمه STOP تغییر حالت خروجی:
OUT1 = موقع OPE -> رله روشن
موقع CLE -> رله خاموش
OUT2 = فقط پالس 1 ثانیهای میدهد
(مناسب تریگر، آژیر، کنترل لحظهای)
فعال/غیرفعال کردن آلارم (Buzzer)در صفحه تنظیمات (بعد از انتخاب Mode):
STOP را ۲ ثانیه نگه دارید:
BLL0 = بیصدا
BLL1 = آلارم فعال
هنگام زنگ زدن با هر دکمه صدا قطع میشود.
برای ذخیره تنظیمات و خروج، دکمه SET را حدود 2 ثانیه نگه دارید. اگر تنظیمات اشتباه باشد پیام ERR نمایش داده میشود.
حالت اضطراری رله (Emergency Stop)در صفحه اصلی STOP را بزنید:
ON = رله فعال است
OFF = رله همیشه خاموش
حالت OFF یعنی دستگاه فقط به عنوان ساعت/Alarm کار میکند.
حالت Sleep / نمایشگرSTOP را ۲ ثانیه در صفحه اصلی نگه دارید:
C P = خاموش شدن صفحه بعد از 5 دقیقه عدم کار
O d = صفحه همیشه روشن
