معرفی محصول

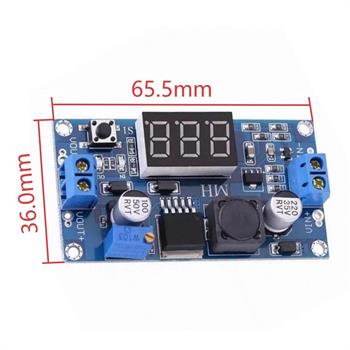

ماژول XL6009 Boost Adjustable Voltage Regulator Module with Digital Display یک مبدل افزاینده DC به DC با کارایی بالا و نمایشگر دیجیتال است که برای تبدیل ولتاژ ورودی پایین به ولتاژ خروجی بالاتر طراحی شده است. این ماژول بر پایه چیپ XL6009E1 ساخته شده و از نظر عملکرد و بازده نسبت به LM2577 بهتر است و تا جریان سوئیچینگ 4A را پشتیبانی میکند.
این ماژول با داشتن ولت متر دیجیتال، پتانسیومتر تنظیم خروجی، محدوده ورودی و خروجی وسیع و حفاظتهای داخلی، گزینهای مناسب برای پروژههای DIY، تأمین تغذیه چندولتاژی، راهاندازی LED و کاربردهای مختلف الکترونیکی است. خروجی دستگاه بهصورت دستی قابل تنظیم است و نمایشگر آن امکان مشاهده ولتاژ ورودی یا خروجی را بهصورت لحظهای فراهم میکند.
ویژگی ها
ورودی وسیع: 3V تا 32V
محدوده مناسب عملکرد: 5V تا 32V
خروجی قابل تنظیم: 5V تا 35V
چیپ اصلی: XL6009E1
جریان سوئیچینگ: 4A
بازده تبدیل تا 94%
فرکانس سوئیچینگ بالا: 400KHz
ریپل خروجی: حدود 50mV
تنظیم ولتاژ: ±0.5%
تنظیم بار: ±0.5%
ولت متر دیجیتال با قابلیت خودکالیبراسیون
دقت ولتمتر: ±0.05V
محدوده اندازهگیری ولتمتر: 0 تا 35V
امکان نمایش ورودی یا خروجی با کلید
امکان خاموش کردن ولت متر
دارای ترمینال برای استفاده آسان بدون لحیمکاری
دارای نقاط لحیم برای اتصال سفارشی
مجهز به حفاظت اضافهدما و اتصال کوتاه
ماژول غیرایزوله با یکسوسازی غیرهمزمان
کاربرد ها
پروژههای DIY و آموزشی الکترونیک
ساخت منبع تغذیه چندولتاژی
تأمین ولتاژ برای تجهیزات با نیاز به ولتاژ بالاتر
راهاندازی و تغذیه LED
استفاده در مدارهای کنترل صنعتی
تغذیه موتورهای کوچک
کاربرد در باتریها و ترانسفورماتورهای تغذیه
پروژههایی که به نمایش همزمان یا دقیق ولتاژ نیاز دارند
نحوه راه اندازی و استفاده

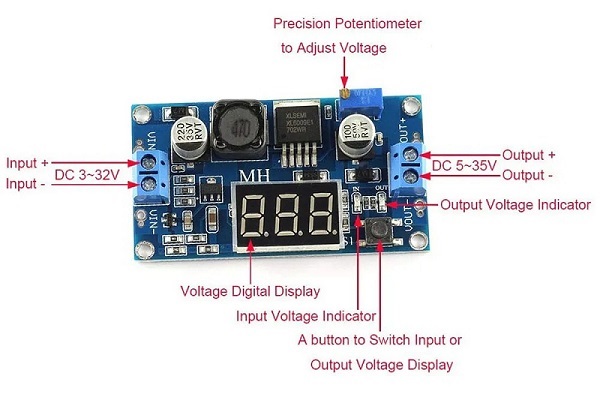

اتصال ورودی و خروجی
پایههای IN+ و IN- را به ورودی DC وصل کنید و پایههای OUT+ و OUT- را برای خروجی در نظر بگیرید.
توجه به ولتاژ ورودی
ماژول در بازه 3V تا 32V کار میکند، اما بهترین محدوده عملکرد آن 5V تا 32V است. همچنین اگر ورودی کمتر از 5V باشد، مبدل بوست کار میکند ولی نمایشگر دیجیتال عمل نمیکند. برای دقت ولتمتر نیز بهتر است ولتاژ ورودی بالاتر از 4.5V باشد.
نمایش ولتاژ با ولت متر دیجیتال
با فشار کوتاه دکمه، میتوان بین نمایش ولتاژ ورودی و خروجی جابهجا شد.
وقتی چراغ IN روشن است، ولتاژ ورودی نمایش داده میشود.
وقتی چراغ OUT روشن است، ولتاژ خروجی نمایش داده میشود.
تنظیم ولتاژ خروجی
ابتدا با فشار دکمه، نمایشگر را روی حالت OUT قرار دهید، سپس پتانسیومتر را بچرخانید.
چرخش ساعتگرد: افزایش ولتاژ
چرخش پادساعتگرد: کاهش ولتاژ
کالیبراسیون ولت متر
اگر نیاز به دقت بیشتر باشد، میتوان ولت متر را کالیبره کرد:
دکمه را بیش از 4 ثانیه نگه دارید تا وارد کالیبراسیون ولتاژ ورودی شوید.
با فشار کوتاه، مقدار کالیبراسیون را تغییر دهید.
بازه تنظیم: -0.5V تا +0.5V
سپس با نگهداشتن دکمه بیش از 2 ثانیه وارد کالیبراسیون خروجی شوید و همان روش را تکرار کنید.
برای ذخیره، دوباره دکمه را بیش از 2 ثانیه نگه دارید.
خاموش کردن ولت متر
اگر نمایشگر لازم نیست، دکمه را بین 1 تا 4 ثانیه نگه دارید تا خاموش شود.
برای روشنکردن دوباره، فقط یک فشار کوتاه کافی است.
