معرفی محصول

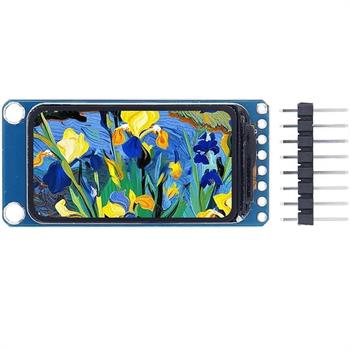

نمایشگر 1.47 اینچ TFT LCD مدل ST7789P3 یک صفحهنمایش رنگی با وضوح بالا و مصرف بسیار پایین است که برای پروژههای الکترونیکی، سیستمهای قابلحمل و ابزارهای هوشمند طراحی شده است. این نمایشگر با رزولوشن 172×320 پیکسل و فناوری IPS، تصاویری شفاف، زنده و با زاویه دید گسترده ارائه میدهد.
در این صفحهنمایش از تراشهی قدرتمند ST7789P3 Driver IC و رابط ارتباطی SPI چهار سیمه استفاده شده که امکان برقراری ارتباط سریع با میکروکنترلرهای محبوب مانند Arduino، ESP32، STM32 و بردهای توسعه دیگر را فراهم میکند.
طراحی بدون لحیمکاری (Unsoldered Header) به کاربران اجازه میدهد آن را به راحتی در پروژههای سفارشی و بردبوردها استفاده کنند.
ویژگیها

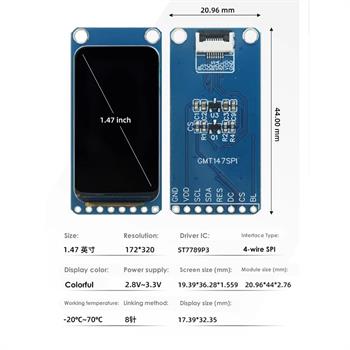

سایز فشرده و روشنایی بالا در ابعاد 1.47 اینچ
رزولوشن بالا با کیفیت تصویر 172×320 پیکسل
نمایش کاملاً رنگی با عمق 18 بیت (262K رنگ)
فناوری IPS برای زاویه دید گسترده از تمام جهات
درایور قدرتمند ST7789P3 با پشتیبانی از رابط SPI
پینهای بدون لحیم برای سهولت در مونتاژ و تست روی بردبورد
مصرف انرژی پایین و مناسب برای قطعات قابلحمل
مناسب برای کار در بازه دمایی وسیع از °C -20 تا °C +70
کاربردها
نمایشگر گرافیکی در پروژههای Arduino و ESP32
ساعتهای هوشمند و سیستمهای قابلحمل پوشیدنی
نمایشگر رابط کاربری دستگاههای امبدد (Embedded UI)
پنلهای کنترل صنعتی کوچک و قابل برنامهریزی
کیتهای آموزشی و پروژههای DIY
ابزارهای اندازهگیری و سنسورهای قابل حمل
نحوه استفاده و راهاندازی
پینهای ماژول را مطابق جدول زیر به برد میکروکنترلر متصل کنید.
ولتاژ کاری بین 2.8 تا 3.3 ولت را برای تغذیه در نظر بگیرید (در صورت نیاز به 5V از مبدل سطح ولتاژ استفاده کنید).
کتابخانهی راهانداز در پروژه را با درایور ST7789 تنظیم کنید.
پس از راهاندازی SPI، دادههای گرافیکی و متن را با دستورات نمایشگر ارسال کنید.
میتوانید روشنایی پسزمینه (BL) را با PWM یا از طریق کنترل دیجیتال تنظیم نمایید.
